スペックを修正するには

スペック シートからコンポーネントを削除するには

  1. スペック エディタの[スペック シート]ペインで、パーツまたはグループをクリックします。
  2. [スペックから削除]をクリックします。

スペック シートの説明を編集するには

  1. スペック エディタの[スペック シート]ペインで、左上コーナーにある説明領域を右クリックします。[スペックの説明を編集]をクリックします。
  2. [スペックの説明を編集]ダイアログ ボックスで、説明を入力します。
  3. [OK]をクリックします。

スペック シートのパーツにノートを追加するには

  1. スペック エディタの[スペック シート]ペインで、グループ名(例: [--- 配管 ---])を右クリックします。
  2. [ノートを追加]をクリックします。
  3. [グループにノートを追加]ダイアログ ボックスで、ノートを入力します。
  4. [OK]をクリックします。

    このノートは、[スペック シート]ペインのグループに表示されます。ノートを削除するには、ノートを右クリックします。

メトリックまたはフィート単位で表示するには

  1. スペック エディタの[スペック]メニューで、[レイアウトと設定]をクリックします。
  2. [スペック エディタのレイアウトと設定]ダイアログ ボックスの[スペックの公称サイズを次の単位で表示]リストで、単位タイプをクリックします。
  3. [OK]をクリックします。

スペック内のコンポーネントのプロパティを修正するには

  1. スペック エディタの[スペック シート]ペインで、パーツ(例: [PIPE、PE、ASME B36.10])をクリックします。
  2. [パーツを編集]をクリックします。
  3. テーブルで、セルを選択し、値を入力します。たとえば、2” の[材料コード]列に API5L を指定します。
  4. 同じ値を他のサイズに指定する場合は、次の操作を行います。
    • コピー元のセルで、[Ctrl]+[C]を押して値をコピーします。
    • [Ctrl]を押したままにします。コピー先のセル内でクリックします。
    • [Ctrl]+[V]を押して値を貼り付けます。

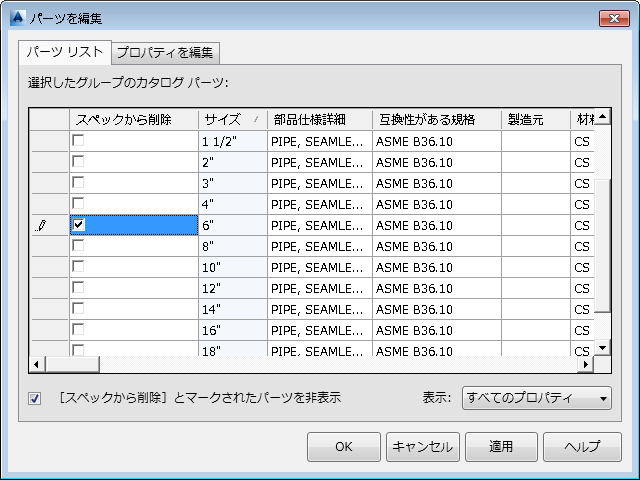

スペック内のコンポーネントのサイズを追加および削除するには

    (上記「スペック内のコンポーネントのプロパティを修正するには」から続く)

  1. コンポーネントのサイズを削除する場合、削除する各サイズ(例: 3/4” と 3”)の[含めない]をオンにします。
  2. コンポーネントのサイズを追加する場合は、次の操作を行います。
    • [[含めない]とマークされたパーツを非表示]をオフにします。
    • 追加する各サイズ(例: 1/4”)の[含めない]をオフにします。
      注:

      [[含めない]とマークされたパーツを非表示]をオフにしても追加対象のコンポーネントのサイズが表示されない場合、カタログ エディタを使用してそのサイズを追加できます。

  3. [適用]をクリックします。
     ツールバー: [パーツを編集]

カスタム プロパティをスペック内のコンポーネントに追加するには

  1. スペック エディタの[スペック シート]ペインで、パーツ(例: [チェックバルブ]、[スウィング]、[300 LB]、[BW]、[ASME B16.10])をクリックします。
  2. [パーツを編集]をクリックします。
  3. [パーツを編集]ダイアログ ボックスで、[プロパティを編集]タブをクリックします。
  4. [プロパティの定義]領域の[表示名]ボックスに、名前(例: バルブ コード)を入力します。
  5. [フィールド タイプ]リストで、タイプ(例: [数値])をクリックします。
  6. [既定値]ボックスに、既定値を入力します。

    フィールド タイプが[はい]/[いいえ] (チェックボックス)の場合、True または False の既定値を入力します。

  7. フィールド タイプが文字の場合、次のいずれかの操作を行います。
    • [フィールド サイズ]ボックスに、1～255 のサイズを入力します。
  8. [追加]をクリックします。
  9. [OK]をクリックします。

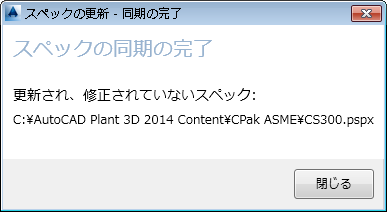

カタログの変更に合わせてスペックを更新するには

  1. 更新対象のスペック ファイルが開いている場合はそれを閉じます。
  2. [カタログ]メニューの[スペックとカタログを同期]をクリックします。
  3. [開く]ダイアログ ボックスで、スペック ファイルをクリックします。
  4. [開く]をクリックします。
    注:

    スペックとカタログを同期するには、スペック ファイルが閉じていることと、スペック ファイルに対する排他アクセスが必要です。

親トピック: スペックを修正する
