新しいアイソメ図スタイルを作成します。シート サイズ、寸法オプション、注釈サイズのような一般的な設定を視覚的に指定します。
新しいアイソメ図スタイルの設定をグラフィカルに指定します。設定は、ウィザードに似たインタフェースを介して指定します。
このダイアログ ボックスを表示するには、[アイソメ図スタイルを作成]ダイアログ ボックスで、[新しいスタイルを作成]を選択します。
- [カテゴリ]
-
カテゴリ(用紙サイズ、引出線と枠のタイプ、寸法記入するオブジェクト、文字高さなど)を指定します。
- [値]
-
新しいアイソメ図スタイルのイメージと関連付けられている値を指定します。

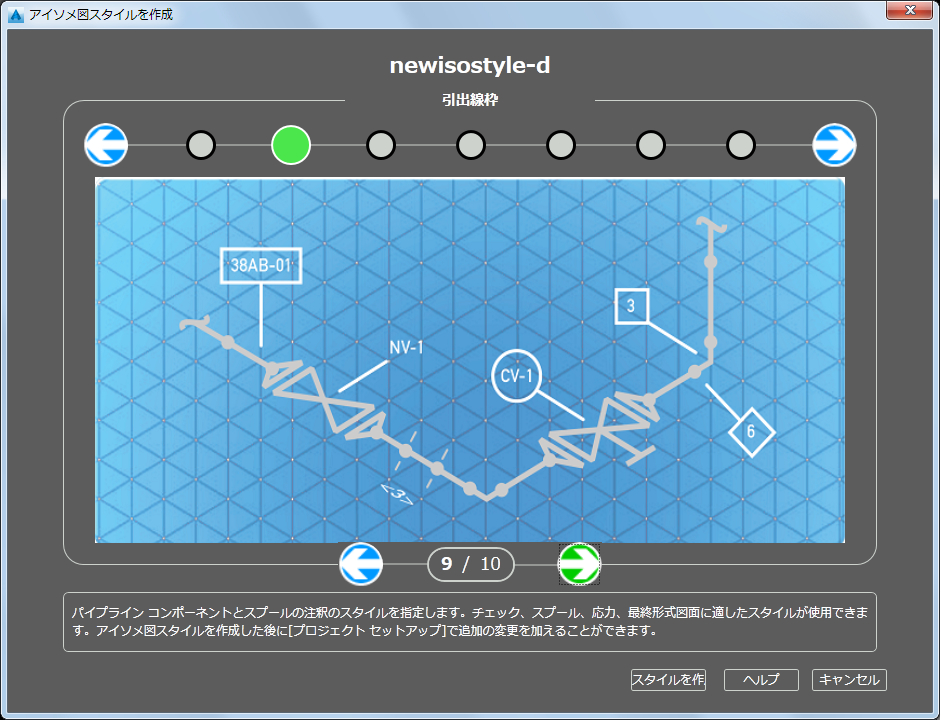

上矢印を使用してカテゴリを指定し、下矢印を使用して値を指定します。例: [引出線]と[枠]には 10 の候補が用意されています。ここで、9 番目の候補には、溶接、カッティング リスト、スプールの引出線が表示されます。
- [スタイルを作成]
-
新しいアイソメ図スタイルを作成し、ダイアログ ボックスを閉じます。
