タイトル ブロックに属性定義を追加することにより、アイソメ図面にプロジェクトおよびライン データを追加します。
- リボンで、[ホーム]タブ
[プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。 - [プロジェクト セットアップ]のツリー表示で、[アイソメ図面の設定]を展開します。[タイトル ブロックと表示]をクリックします。
- [タイトル ブロックと表示]ペインで、[アイソメ図スタイル]の横のドロップダウン リストからスタイルを選択します。

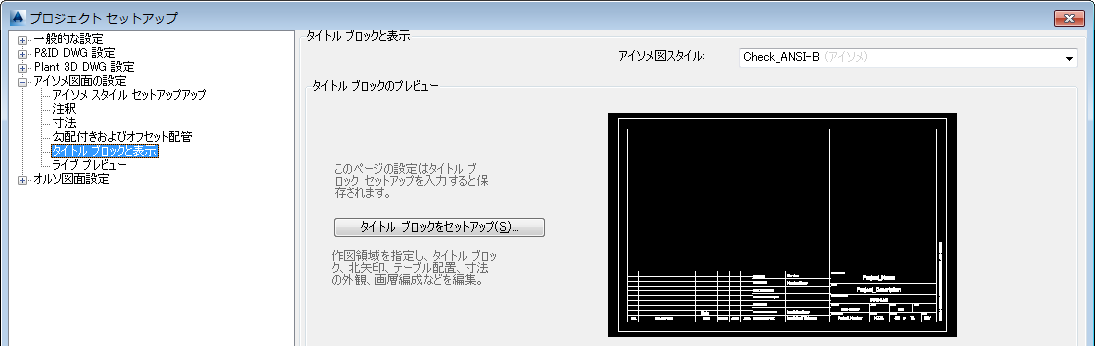

- [タイトル ブロックのプレビュー]領域で、[タイトル ブロックをセットアップ]をクリックします。
- リボンで、[属性]パネルの[タイトル ブロック属性]
をクリックします。

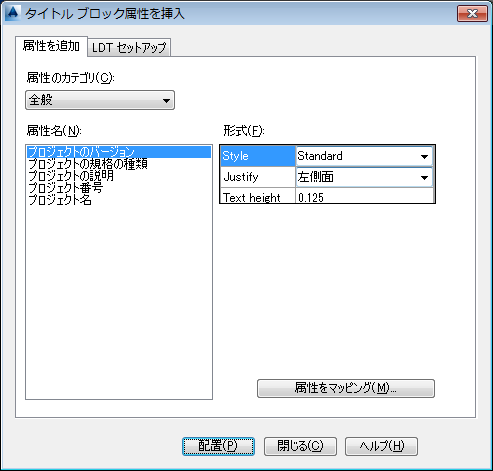

- [タイトル ブロック属性を挿入]ダイアログ ボックスの[属性を追加]タブで、次のように操作します。
- [属性のカテゴリ]領域で、ドロップダウン リストから属性のカテゴリを選択します。ここで選択したカテゴリによって、属性名のリストが変化します。
- [属性名]で、タイトル ブロックに追加する属性をクリックします。
- [書式]で、[文字スタイル]、[位置合わせ]、[文字高さ]ボックスの値を必要に応じて変更します。
- [配置]をクリックします。
- 作図領域内をクリックして、属性を配置します。
- 属性の選択、書式の調整、タイトル ブロックへの属性の配置を続行します。
- 終了したら、[閉じる]をクリックします。
- 必要に応じて、AutoCAD の機能を使用して属性を修正します。
- 終了したら、リボンで、[タイトル ブロック セットアップ]タブ [閉じる]パネル [プロジェクト セットアップに戻る]の順にクリックします。
ライン指定表を設定するには
- リボンで、[ホーム]タブ [プロジェクト]パネル [プロジェクト マネージャ] [プロジェクト セットアップ]の順にクリックします。
- [プロジェクト セットアップ]のツリー表示で、[アイソメ図面の設定]を展開します。[タイトル ブロックと表示]をクリックします。
- [タイトル ブロックと表示]ペインで、[アイソメ図スタイル]の横のドロップダウン リストからスタイルを選択します。
- [タイトル ブロックのプレビュー]領域で、[タイトル ブロックをセットアップ]をクリックします。
- リボンで、[属性]パネルの[タイトル ブロック属性] をクリックします。

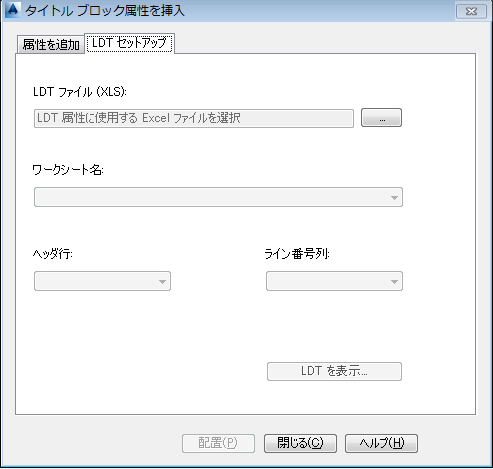

- [タイトル ブロック属性を挿入]ダイアログ ボックスで、[LDT セットアップ]タブをクリックし、次の操作を行います。
- [LDT ファイル(XLS)]領域で[...]ボタンをクリックし、使用する LDT ファイルが保存されている場所を参照します。LDT ファイルをクリックし、[開く]をクリックします。選択したスプレッドシートからの情報が[ワークシート名]、[ヘッダ行]、[ライン番号列]ボックスに表示されます。
- [LDT を表示]をクリックして、ライン指定表のプレビューを表示します。ここに、表のサンプルを示します。
ライン指定表のサンプル
ライン指定表 (zip)。 - [タイトル ブロック属性を挿入]ダイアログ ボックスで、[属性を追加]タブをクリックし、次の操作を行います。
- [属性のカテゴリ]領域で、ドロップダウン リストから[LDT 属性]を選択します。
- [属性名]で、タイトル ブロックに追加する属性をクリックします。
- [書式]で、[文字スタイル]、[位置合わせ]、[文字高さ]ボックスの値を必要に応じて変更します。
- [配置]をクリックします。
- 作図領域内をクリックして、属性を配置します。
- 属性の選択、書式の調整、タイトル ブロックへの属性の配置を続行します。
- 終了したら、[閉じる]をクリックします。
- 終了したら、リボンで、[閉じる]パネル [プロジェクト セットアップに戻る]の順にクリックします。
