壁を選択してモニタする前に、[コピー/モニタ オプション]ダイアログで次のパラメータ値を指定します。
「コピー/モニタのオプションを指定する」および「モニタする要素をコピーする」を参照してください。
注: モニタ用に壁がコピーされている場合、壁の中心線が配置に使用されます。壁の構造躯体の中心線が壁全体の中心線と異なる場合、手動で調整する必要が生じることがあります。
窓/ドア/開口部をコピー
ドアや窓のような挿入部品のための開口部など、ホストされた開口部をコピーした壁に含める場合は、このオプションを選択します。コピーした壁に作成される開口部は、インスタンスベースの壁の開口部の要素です。開口部のサイズと位置は、それらのインスタンス プロパティでコントロールされます。

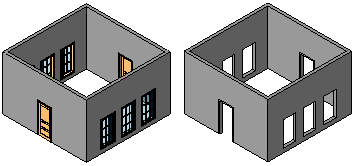

次の例では、Revit Architecture 内のドアと窓が付いている壁(左)が、Revit Structure にコピーされたときに対応する開口部を保持しています(右)。
