ファミリ ジオメトリを作成する前に参照面をスケッチすると、スケッチやジオメトリを参照面にスナップできます。
- 新しい参照面を、計画したジオメトリの主軸と位置合わせするように配置します。
- 参照面を現在の作業面に割り当てできるように、各参照面に名前を付けます。名前によって参照面を確認できるため、作業面として使用するように選択することができます。
- 参照面のプロパティを指定します。これにより、ファミリがプロジェクトに配置されるときに寸法を記入できます。

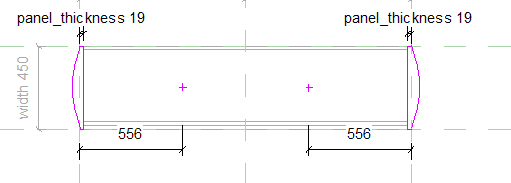

参照面のフレームワーク内に作成された本棚ファミリ

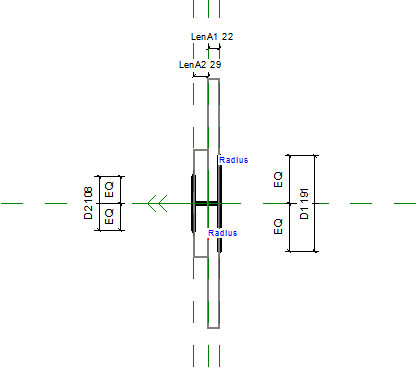

参照面のフレームワーク内に作成されたフランジ ファミリ

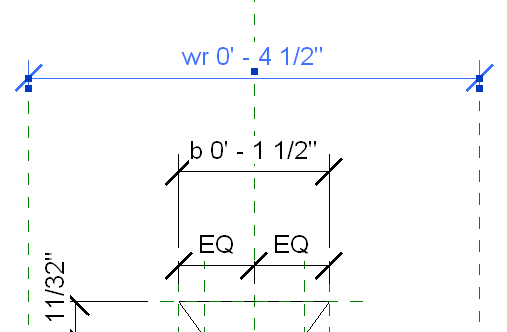

参照面のフレームワーク内に作成されたデッキ プレート ファミリ
参照面をレイアウトするには
- [作成]タブ
[基準面]パネル
(参照面)をクリックします。 - 参照面の始端と終端を指定します。
- 参照面に名前を付けて、他のビューを開いたときにこの参照面を識別できるようにします。
- 参照面を選択し、プロパティ パレットの[識別情報]にある[名前]に、参照面の名前を入力します。
- [適用]をクリックします。
