床および屋根の形状の編集について

形状編集ツールを使用すると、排水用に高点と低点を定義して、水平の(傾斜のない)床または屋根のサーフェスを操作できます。

これらの点の高さを指定することにより、サーフェスを独立して傾斜できるサブ領域に分割します。

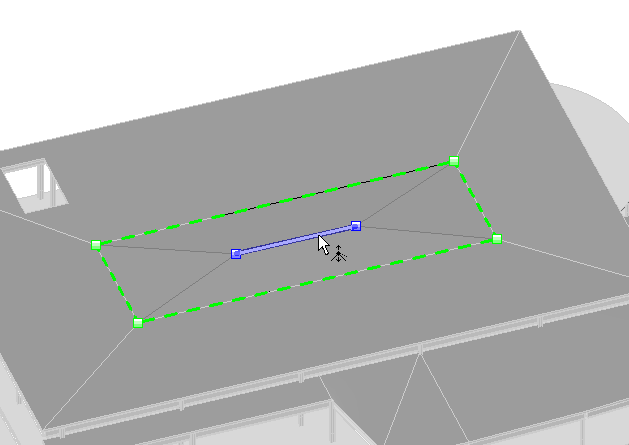

形状編集の例

形状編集ツールを使用して、厚さが一定の床に勾配を付けたり、厚さレイヤが変化する床の上部サーフェスに勾配を付けることができます。次の場合のモデリングを行います。

• 勾配の付いた非平面フレームによって支持される、厚さが一定の床または屋根。
• 水平面のサーフェスに勾配を付けるために、厚さが一定でないマテリアル(テーパ断熱材など)。

注: 形状が編集された床および屋根は、実際の厚さが表示されません。形状編集ツールは、中程度の勾配を可能にするように設計されています。このような場合、実際の高さの誤差はわずかです。ただし、より大きな勾配では、この誤差は大きくなります。Revit は、勾配が予測される値から大幅に逸脱する場合、警告を発します。

形状編集ツールを有効にするには、次の条件を満たす必要があります。

• 床は平らで、水平面にある必要があります。
• 屋根は別の屋根にアタッチせず、またカーテン ルーフであってはなりません。これらの条件のいずれも満たしていない場合は、スラブ形状編集のボタンを使用することはできません。
  注: 要素の編集によって後でこれらの条件に違反する場合は、そのスラブ形状編集を行うと取り消しを可能とするエラーが表示されます。これにより、スラブ形状編集をリセットすることができます。

[床を編集]タブ [形状編集]パネルで次の形状編集ツールを使用できます。

• サブ要素
• 点を追加
• 折れ線を追加
• 支持を選択
• 形状をリセット

注: これらのツールで床または屋根の形状を編集しても、その解析モデルの形状には影響を与えません。元の上面に基づくそれぞれの解析モデル面は、変更されません。

重要事項

自動折れ線。 床 屋根のジオメトリの正確性を維持するために、折れ線が自動的に作成される場合があります。自動作成折れ線の作成条件が有効でなくなれば、その自動作成折れ線は削除されます。たとえば、4 つの非平面頂点が一平面になる場合や、折れ線を手動で作成する場合です。分割線の描画には、要素の内部エッジ サブカテゴリを使用します。

歪んだ床/屋根。サーフェスは、4 つの非平面境界エッジまたはユーザ作成の折れ線によって囲まれると、歪められることがあります。歪みを避けるには、反対の頂点間に折れ線を追加します。
