曲り梁をスケッチする

平面図ビューか立面図ビューのいずれかに曲り梁をスケッチします。

1. [構造]タブ [構造]パネル (梁)をクリックします。
2. [修正 | 配置 梁]タブ [描画]パネルをクリックし、曲線ツールを選択します。
   • 始端-終端、半径指定の円弧
   • 中心-両端指定による円弧
   • 端点接線円弧
   • フィレット円弧
   • スプライン
   • 部分楕円
3. 作図領域で必要な点を配置して、曲線選択を完了します。

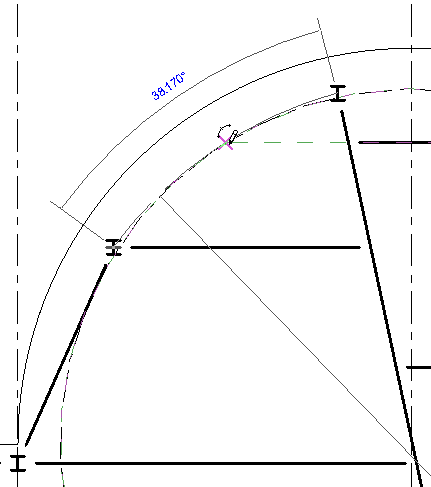

   曲り梁の円弧を設定する

例

曲り梁には、滑らかにできたり、セグメント化ができる解析モデルがあります。解析モデルがセグメント化されている場合は、そのセグメントの数と位置を調整できます。

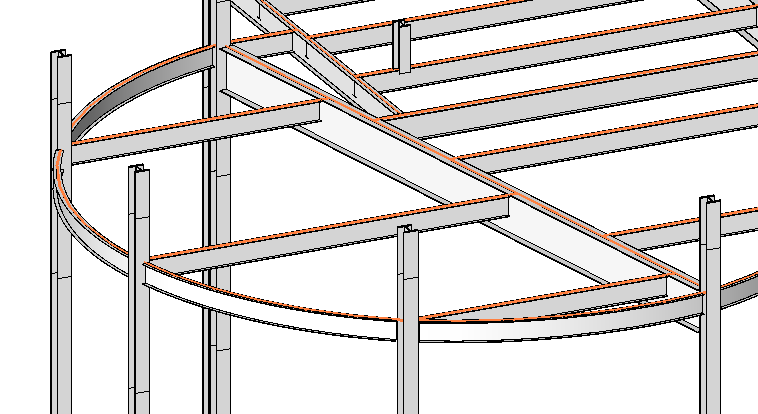

滑らかな解析モデル

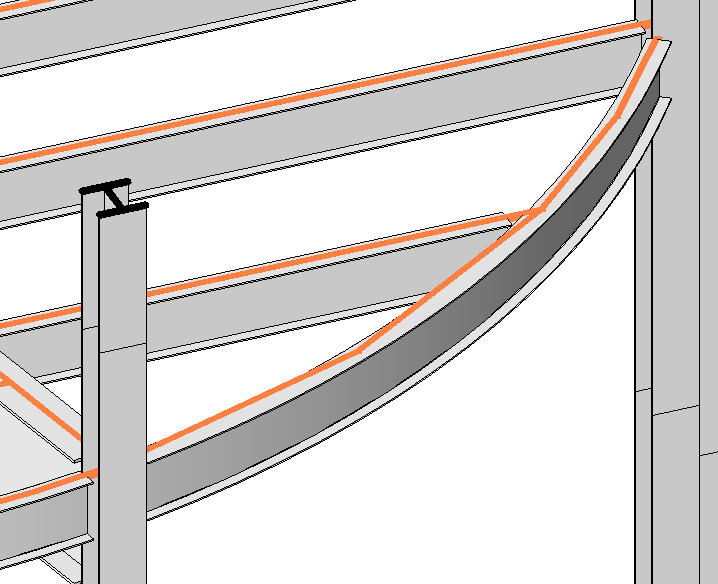

セグメント化された解析モデル
