面を分割する

[面を分割]ツールを使って、選択した要素の面を分割します。このコマンドを使っても、要素の構造は変更されません。

ファミリ以外のインスタンスで[面を分割]を使用できます。面を分割した後で、別のマテリアルをこの面の断面に適用するには[ペイント]ツールを使用します。「要素の面にマテリアルを適用する」を参照してください。

コンセプト マス環境では、サーフェスは、独自のプロパティが設定されているサブ領域をホストできます。サブ領域を作成することにより、デザインを改善して、エネルギー解析の精度を高めることができます。マテリアルをサブ領域に割り当てるか、またはマテリアルのプロファイルをソリッド フォームや ボイド フォームの押し出しにより、サーフェスの形状を変更することができます。

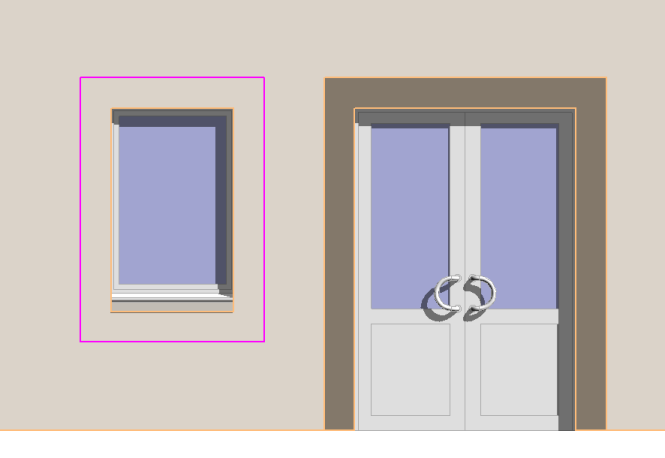

分割された面(窓の周り)がある壁のペイント前

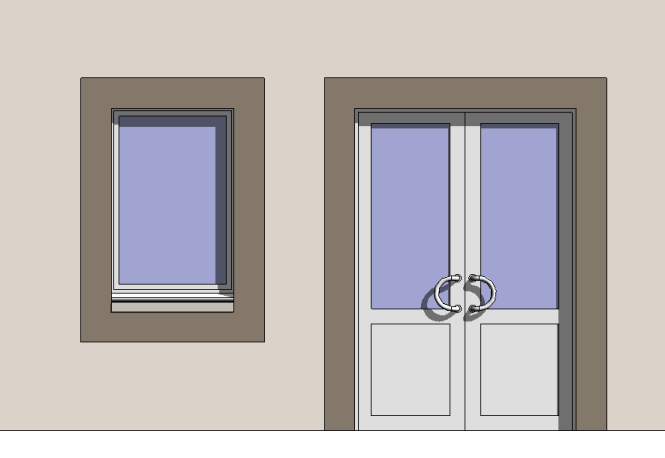

分割された面(窓の周り)がある壁のペイント後

面を分割するには

  1. [修正]タブ [ジオメトリ]パネル (面を分割)をクリックします。
    注: コンセプト デザイン環境では、オプション バーで[UV グリッドの投影タイプ]を選択できます。ドロップダウンから、[上下逆]、[レベルと平行]、または[サーフェスの UV に準じる]を選択します。[投影タイプ]は、サブリージョンの UV グリッドを指定どおりに位置合わせします。

    投影タイプの例

    • [上下逆]

      [上下逆]は、天窓を描画する場合に便利です。

    • [レベルと平行]

      [レベルと平行]は、窓を描画する場合に便利です。

    • [サーフェスの UV に準じる]
  2. ハイライト表示する要素面に、カーソルを合わせます。目的の面を選択するには、[Tab]を押します。
  3. クリックして面を選択します。
  4. 分割するサーフェス エリアをスケッチします。
    注: スケッチは、面内の閉じたループか、面の境界上で終わる開いたループでなくてはなりません。

    次の例では、ドア周りの境界と同じペイントがされるように、窓の周りの壁が分割されています。

  5. (編集モードを終了)をクリックします。
ヒント: 柱の面は分割できます。ただし、プロジェクトに分割面のある柱のインスタンスを複数作成する場合は、ファミリ エディタで柱を作成し、そこで分割を適用します。
