作業面について

作業面は、仮想 2D サーフェスです。

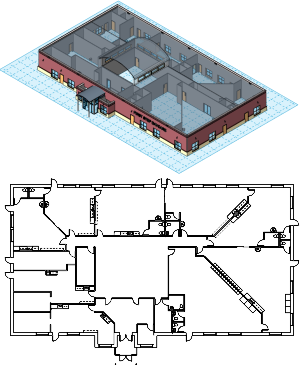

各ビューは、作業面に関連付けられています。たとえば、平面図はレベルに関連付けられています。これは水平の作業面になります。立面図ビューは垂直の作業面に関連付けられています。

平面図ビュー、3D ビュー、製図ビューなどの一部のビュー、およびファミリ エディタのビューには、作業面が自動的に設定されます。立面図ビューや断面図ビューなどのビューでは、作業面を手動で設定する必要があります。

ビューにある作業面を設定するときには、そのビューに保存されます。必要に応じて、作業面を変更できます。

作業面は、押し出し屋根の作成などのスケッチ操作に必要となります。スケッチしているときに、作業面グリッドにスナップすることはできますが、これに位置合わせしたり、寸法を追加することはできません。
