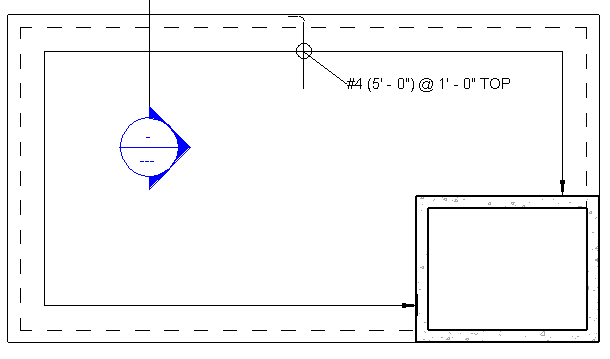

パス配筋にタグを付ける

カスタムの記号とタグを使用することにより、パス配筋領域に注釈を付けることができます。これにより、配筋のタイプおよび特定の境界の詳細についての情報が得られます。

パス配筋記号を配置する

1. [注釈]タブ [記号]パネル (パス配筋記号)をクリックします。
   注: プロジェクト内に何も存在しない場合には、ライブラリから配筋の記号をロードできます。
2. 記号の配置先とするパス配筋を選択します。
3. 位置を決め、クリックしてパス配筋記号を配置します。


パス配筋タグを配置

1. [注釈]タブ [タグ]パネル (カテゴリ別にタグを付ける)を選択します。
   注: プロジェクト内に何も存在しない場合には、ライブラリから配筋のタグをロードできます。
2. タグの配置先とするパス配筋を選択します。

3. [Esc]を押し、[タグ]ツールを終了します。
