デザイン オプションにおける、部屋の周長と面積の算定方法についての規則です。
- メイン モデルに配置されている部屋は、メイン モデルおよびすべての一次オプションの部屋境界要素によって設定されます。部屋では、二次オプションに属する壁や部屋分割線は無視されます。
- デザイン オプションに配置されている部屋は、そのオプション内やメイン モデル内、他のオプション セットの一次オプション内にある部屋境界要素によって設定されます。部屋では、他のオプション セットの二次オプションに属する壁や部屋分割線は無視されます。
異なるオプション間で部屋の形状、サイズまたは場所が同じで、部屋に割り当てるプロパティもすべてのオプション間で同じ場合は、部屋をメイン モデル内に置きます。
各デザイン オプションで部屋の形状、サイズ、または場所を変えたい場合、あるいは各デザイン オプションで部屋のプロパティ(占有率など)が異なる場合は、セット内の各デザイン オプションに部屋を追加します。これを行うには、次の方法のいずれかによります。
- 既存の部屋をメイン モデルからセット内の 1 つまたは複数のデザイン オプションに移動します。(「モデルからデザイン オプション セットに要素を移動する」を参照してください)。
- [コピー]および[位置合わせして貼り付け]ツールを使用して、デザイン オプション間で部屋をコピーします(「要素を別のデザイン オプションに移動する」で説明されている操作に似ています)。

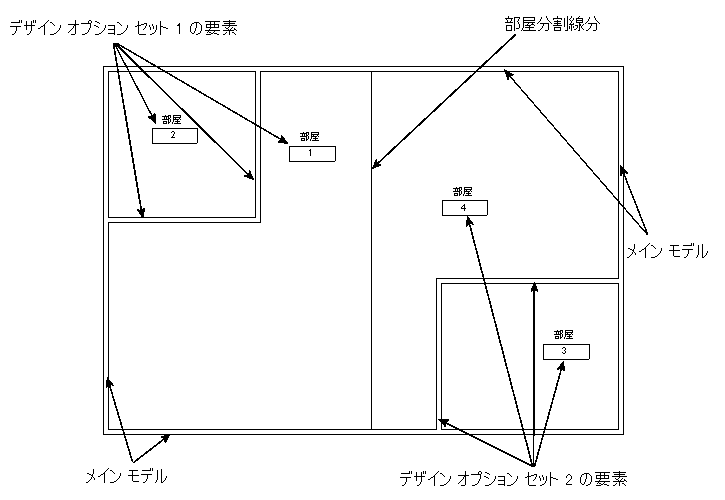

部屋の形状、サイズ、または場所を複数のオプション セットの別々のオプション間で変える場合は、以下の操作を行います。
- メイン モデルで、部屋の分割線を使用して空間を部屋に分割します。(ただし、メイン モデルに部屋要素を追加しないてください。)
- それらの各部屋に 1 つのオプション セットを作成します。
- セットのデザイン オプションで、部屋を追加します。
これにより、各セットからデザイン オプションの異なる組み合わせを表示する専用ビューを作成することができます。(「ビューをデザイン オプション専用にする」を参照してください)。
