吹き出し記号ファミリを作成する

吹き出しファミリを使用して、目的の吹き出し書式を指定したり、特定の情報を吹き出し記号に含めます。

吹き出し記号は、親ビューで吹き出し領域を識別するために表示される記号です。

吹き出し記号ファミリを作成するには

1. [新規作成] [注釈記号]をクリックします。
2. [開く]ダイアログで、Callout Head.rft または M_Callout Head.rft を選択します。
3. [作成]タブ [詳細]パネル (線分)をクリックし、吹き出し記号の形状をスケッチします。
4. 必要であれば、 (文字)をクリックして吹き出し記号に文字を追加します。

   この文字は、このファミリを使用するどの吹き出しにも同じ内容で表示されます。

5. 吹き出し記号にラベルを追加します。

   ラベルは、吹き出し記号に表示される可変のフィールド値です。たとえば、既定の吹き出し記号には、詳細番号およびシート番号が含まれます。シートに吹き出しビューを配置すると、親ビューの吹き出し記号には、その吹き出しの詳細番号およびシート番号が表示されます。

   吹き出し記号にラベルを追加するには、次の操作を実行します。

   1. [作成]タブ [文字]パネル (ラベル)をクリックします。
   2. カーソルを作図領域に移動し、吹き出し記号内の情報の表示位置をクリックします。
   3. [ラベルを編集]ダイアログの[カテゴリ パラメータ]で、吹き出し記号に配置するフィールドを選択します。
   4. (ラベルにパラメータを追加)をクリックします。
   5. [OK]をクリックします。
6. 必要に応じて、塗り潰し領域やマスキング領域などの詳細を吹き出し記号に追加します。
7. クイック アクセス ツールバーで、 (保存)をクリックし、新しい吹き出し記号ファミリの名前と位置を指定します。
8. 開いているプロジェクトに吹き出し記号ファミリをロードするには (プロジェクトにロード)をクリックします。

例

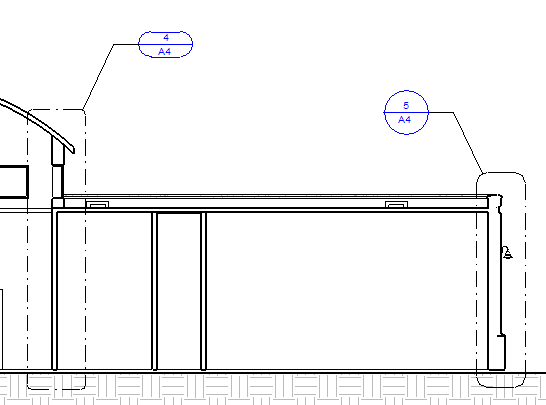

異なる吹き出し記号を使用する吹き出しタグ。
