クリップ面で平面図ビューを切り取る

指定したクリップ面の下にあるモデル部分の表示をコントロールします。

1. [プロジェクト ブラウザ]で、後方クリップ面で切り取る平面図ビューを選択します。
2. プロパティ パレットの[範囲]で、[奥行きクリップ]パラメータを探します。

   [奥行きクリップ]パラメータは、平面図ビューおよび外構ビューで使用することができます。

3. [値]列のボタンをクリックします。

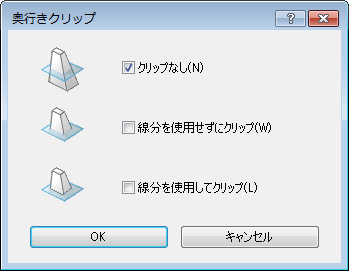

   [奥行きクリップ]ダイアログが表示されます。


4. [奥行きクリップ]ダイアログで、オプションを選択し、[OK]をクリックします。
5. また、必要に応じて[ビュー範囲]をクリックし、[ビューの奥行き]設定を変更します。

   [奥行きクリップ]プロパティがアクティブな場合は、[ビューの奥行き]で選択するレベルでビューがクリップされます。
