他の要素(壁や屋根など)に軒裏を関連付けることができます。壁または屋根を変更または移動すると、軒裏がそれに合わせて調整されます。
また、他の要素に関連付けられていない軒裏を作成することもできます。関連性のない軒裏を作成するには、スケッチ モードで[線分]ツールを使用します。
勾配矢印を描画するか、境界線のプロパティを変更して、勾配のある軒裏を作成します。「傾斜サーフェス」を参照してください。
- [建築]タブ
[構築]パネル [屋根]ドロップダウン
(屋根: 軒裏)をクリックします。 - [修正 | 軒裏の境界を作成]タブ [描画]パネル
(屋根エッジを選択)をクリックします。 このツールを使用して、ロックされたスケッチ線を作成します。
- 屋根をハイライト表示し、クリックして選択します。

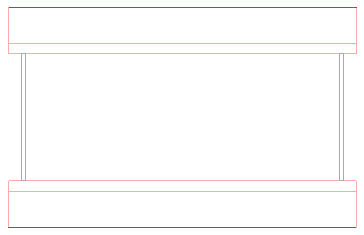

[屋根エッジを選択]ツールで選択された屋根
- [修正 | 軒裏の境界を作成]タブ [描画]パネル
(壁を選択)をクリックし、屋根の下で壁の外側の面をハイライト表示し、クリックして選択します。

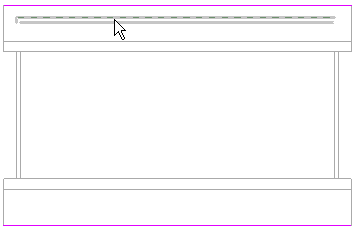

軒裏の線分用にハイライト表示された壁

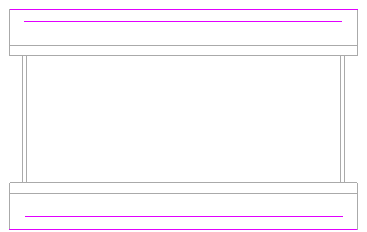

壁を選択した後の軒裏のスケッチ線

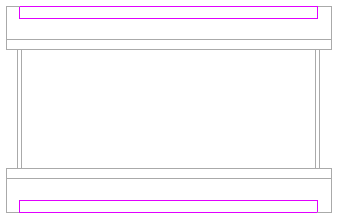

- 余分なスケッチ線をトリムし、スケッチ ループを閉じます。
(編集モードを終了)をクリックします。 作成した軒裏を確認するには、平面図ビューから壁と屋根の境が表示される断面図ビューを作成します。
断面図ビューでの屋根、軒裏、壁
注: [ジオメトリを結合]ツールを使用して、上の図にある軒裏と屋根を結合させています。イメージを完了するには、軒裏を壁に結合し、次に壁を屋根に結合します。
