Autodesk® CFD には、現在の解析結果を、短時間で、簡単に、効率よく、確認、抽出、表示できる強力な結果可視化ツール セットが用意されています。グラフィックスの豊富なCADのようなツールセットのほか、グラフィックスイメージとデータを出力する複数の機能により、設計サプライチェーンの他のメンバーに解析結果を伝えやすくしています。
完全な可視化ツールセットをシナリオ実行中、実行後に使用できるため、解析に関する中断のないフィードバックをグラフィカルに提供できます。この強力なランタイム環境は、解析の進行を理解する上で大変便利です。
解析結果果タブはいくつかの基本機能に分割されています：
- グローバルコントロールはモデル全体の結果表示に作用します。
- 平面は、3次元モデル上のデータを視覚化する主要なツールです。
- 等値面は等しい値を持ったサーフェスです。
- 壁面ダイアログを使って、ソリッドおよび壁面サーフェス上の流体力を計算することができます。
- 選択した部品の結果を評価には、部品ダイアログを使用します。
- ポイントダイアログは、モデル内の特定の位置の時間および収束計算履歴をプロットするのに使用します。

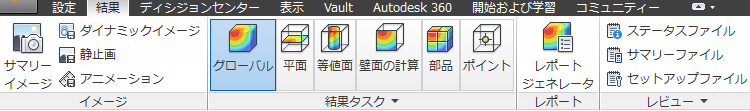

セットアップタスクから結果タスクにアクセスするには、結果タブをクリックします。
グローバル コントロール
注意: グローバル結果モードがアクティブな場合、結果エンティティを変更することはできません。しかし、結果タスクでモデル全体の結果表示をコントロールするには、モデルの上または外側で右クリックし、グローバル結果およびグローバルベクトルコントロールから適宜選択することができます：
グローバル結果

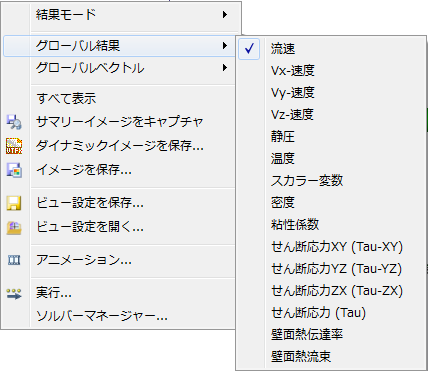

モデルサーフェス上に表示する結果量を指定するには、右クリックしてグローバル結果を選択します。

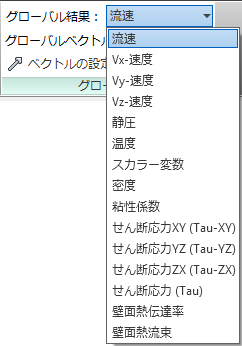

またはグローバル状況依存パネルのグローバル結果メニューから選択します。
グローバル結果は、グラフィックスウィンドウの凡例に反映されます。凡例の単位を変更すると、測定時の出力単位が変更されます。
またこれによって、マウスによってプローブする際にステータスバーに表示される結果量が設定されます。(測定するには、目的の位置にマウス カーソルを合わせます)。
グローバル ベクトル
すべての流体サーフェス（流入口、流出口、および流体領域間の内部流体サーフェス）にベクトルを表示するには、右クリックしてグローバルベクトルを選択します。展開可能なメニューリストから対象の量を選択します。
ベクトルの長さや矢印のサイズなどの属性を制御するには、設定…ダイアログを使用します。
またはグローバル状況依存パネルのグローバル結果メニューから選択します。
その他のコントロール
凡例
|
単位を変更するには:
|

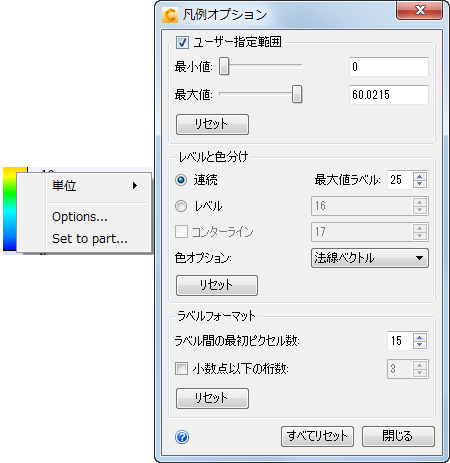

外観、範囲、設定を変更するには:
|

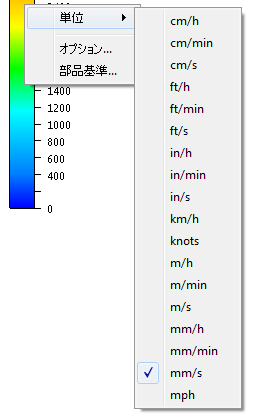

表示単位を変更するには
凡例を右クリックし、単位を選択します。
凡例の外観を変更するには
凡例を右クリックし、オプションを選択します。
範囲を変更するには
- ユーザー指定範囲をチェックします。
- 最小、最大スライダを使って範囲を調整します。
レベルと色分け
- スムースな色表示にするには、連続を選択します:
- 色分けするには、レベルを選択します:
- 凡例の色を変更するには、 色オプションメニューから選択します。
ラベルの間隔とフォーマット
- テキストのラベルは自動的に追加、削除され、最適な間隔となるようになっています。
- 連続的に表示されるラベルの最大値を変更するには、最大値ラベルを変更します。
- 段階的に色表示されるラベルの最大値を変更するにはレベルの隣にある値を変更します。
- ラベルの垂直間隔を変更するには、ラベル間のピクセル数を変更します。この値に従ってラベルの数が調整されます。
凡例の垂直間隔
垂直方向に表示できる凡例の数をコントロールするには、表示 > 表示 > 凡例をクリックし、スピンボックスコントロールの値を変更します。
- 値を大きくすると、1列により多くの凡例が表示されます。同時に、各凡例のサイズが小さくなります。
- 値を小さくすると、1列に表示される凡例の数が少なくなります。これにより、各凡例のサイズが大きくなります。
アニメーション
非定常解析から得た結果を可視化する非常に効果的な方法の1つに、結果を特定の時間ステップで保存し、結果が時間とともにどのように変化するかをアニメーションで示す方法があります。
アニメーション ダイアログを開くには、解析結果（タブ） > イメージ（パネル） > アニメーションをクリックします。
保存した反復回数または時間刻み幅をアニメーション表示するには、[アニメーション]ダイアログを使用します。

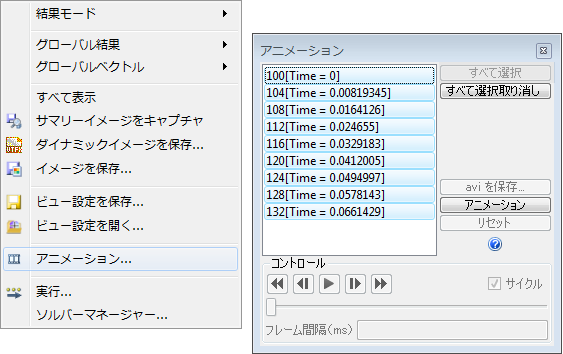

[アニメーション]ダイアログを開くには
- モデル外を右クリックし、アニメーション...を選択します。または
- 解析結果 > イメージ > アニメーションをクリックします。
結果セットをアニメーションするには
- ステップを選択するには、対象のステップをリストでクリックします。
- アニメーションボタンをクリックします。
- 「ビデオ」コントロールを使用してアニメーションをコントロールします。
- アニメーションを終了するには、リセットボタンをクリックします。
アニメーションを保存するには
- [avi を保存...]を選択して、AVI アニメーション ファイルを書き出します。
