外部条件をモデル化するには、適用された U 値("対流条件" または "熱伝達率" とも呼ばれる)を使用します。設計日をシミュレートしているため、自然対流と高い周囲温度による遅い空気の動きをシミュレートする値を使用します。
注: オフィスの 9 つの外側サーフェスに境界条件を割り当てる必要があります。

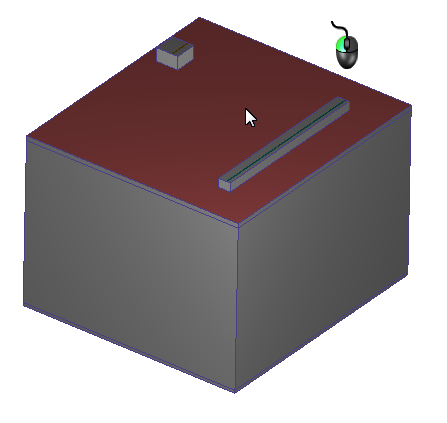

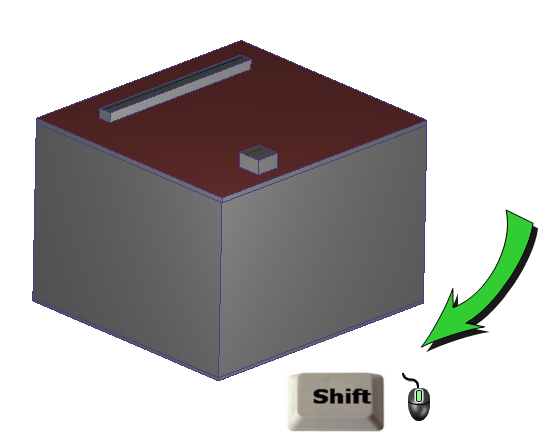

1. 屋根サーフェスを選択します。

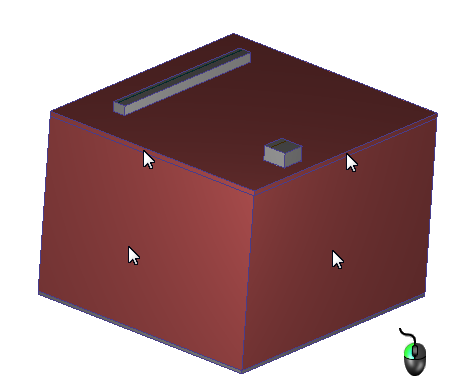

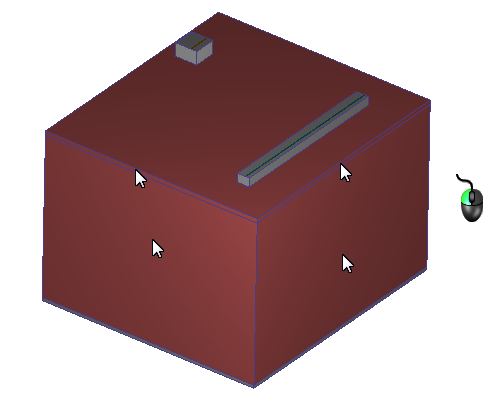

2. 壁サーフェス(全部で 8 箇所)を選択します。反対側のサーフェスにアクセスするには、モデルを回転する必要があります。
注: これで、9 個のサーフェスを選択したことになります。
3. [境界条件]状況依存パネルで[編集]をクリックします。

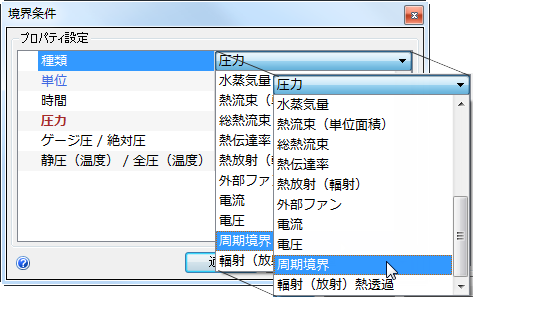

4. [種類]行で[熱伝達率]を選択します。
注: リストの最下部付近まで下にスクロールする必要があります。
注: これは、U 値に相当します。

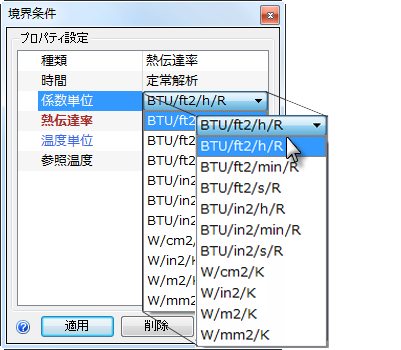

5. [単位]行で[BTU/ft2/h/R]を選択します。

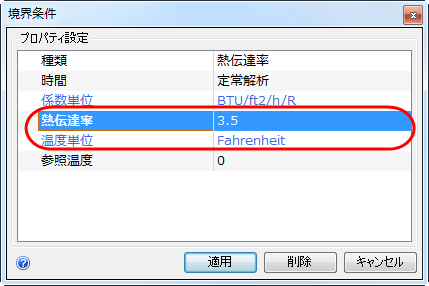

6. [熱伝達率]行に 3.5 と入力し、[温度単位]が[Fahrenheit]であることを確認します。

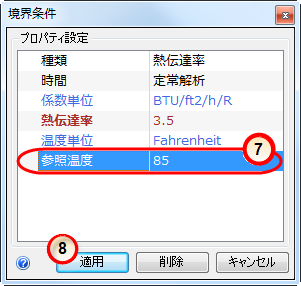

7. [参照温度]行に 85 と入力します。
8. [適用]をクリックします。
次のような設定になっていることを確認します。

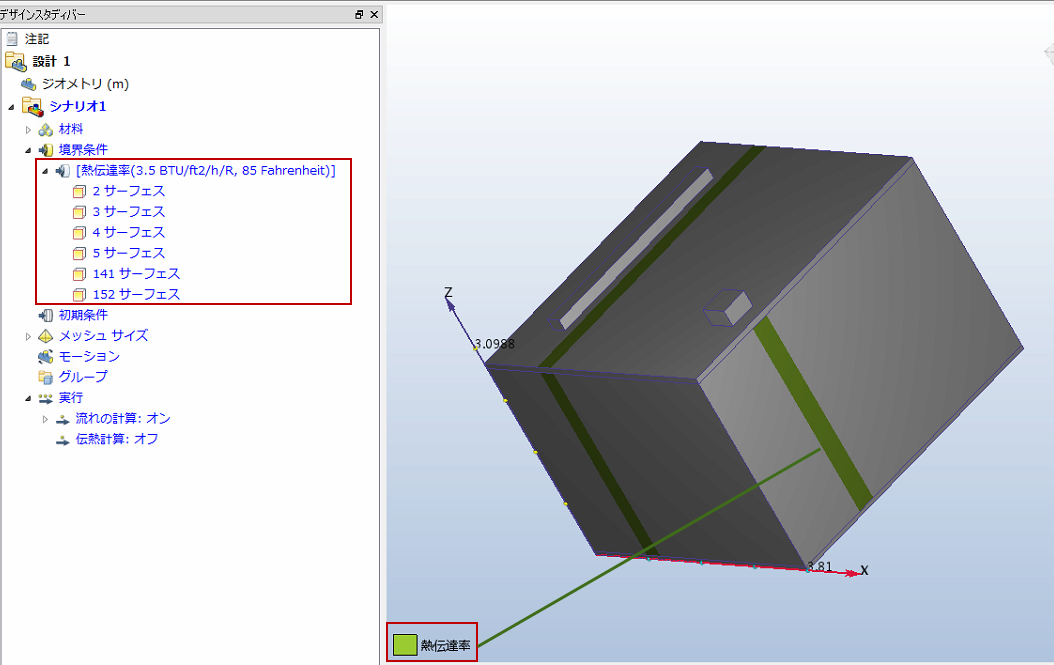

9. 熱伝達率境界条件が外側サーフェスに適切に適用されているかどうかを確認するには、デザイン スタディ バーとサーフェス上の色付きのストライプを確認します。
-
a. デザイン スタディ バーで、[熱伝達率]条件の値が 3.5 BTU/ft2/h/R と 85 Fahrenheit と表示されている必要があります。
-
b. 外側のサーフェスに、凡例に対応する色のストライプが表示される必要があります。
