この手順では、Autodesk® CFD でバルブのモデルを開きます。
1. Autodesk® CFD を起動し、[新規]をクリックします。
2. [新規デザイン スタディ]ダイアログで、[参照...]をクリックします。

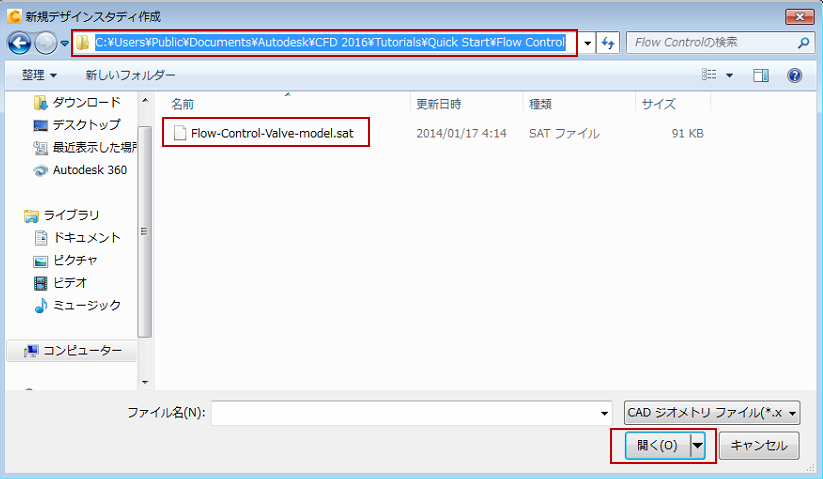

3. C:¥Users¥Public¥Public Documents¥Autodesk¥CFD 2016¥Tutorials¥Quick Start¥Flow Controlに移動し、Flow-Control-Valve-model.sat を選択します。[開く]をクリックします。
CFD Flex の使用?
C:¥Users¥Public¥Public Documents¥Autodesk¥CFD 2016 Flex¥Tutorials¥Quick Start¥Flow Control に移動します。

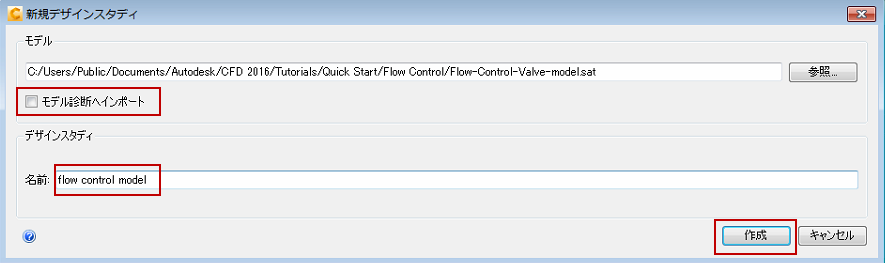

4. [新規デザイン スタディ]ダイアログで[名前]を入力し、[モデル診断へインポート]がオフであることを確認し、[作成]をクリックします。
5. 読み込まれたジオメトリはメートル単位なので、これを mm 単位に変換する必要があります。これには、以下を行います：

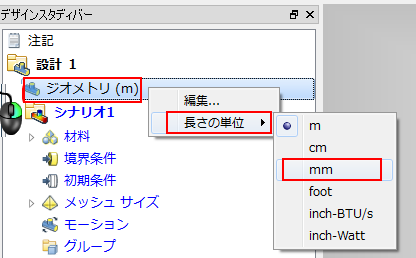

- [デザイン スタディ バー]のジオメトリ ブランチを右クリックし、[長さの単位]、[mm]の順にクリックします。
- [単位変更]ダイアログ ボックスで、[単位変更]がチェックされていることを確認し、[OK]をクリックします。
次のようになっていることを確認します。

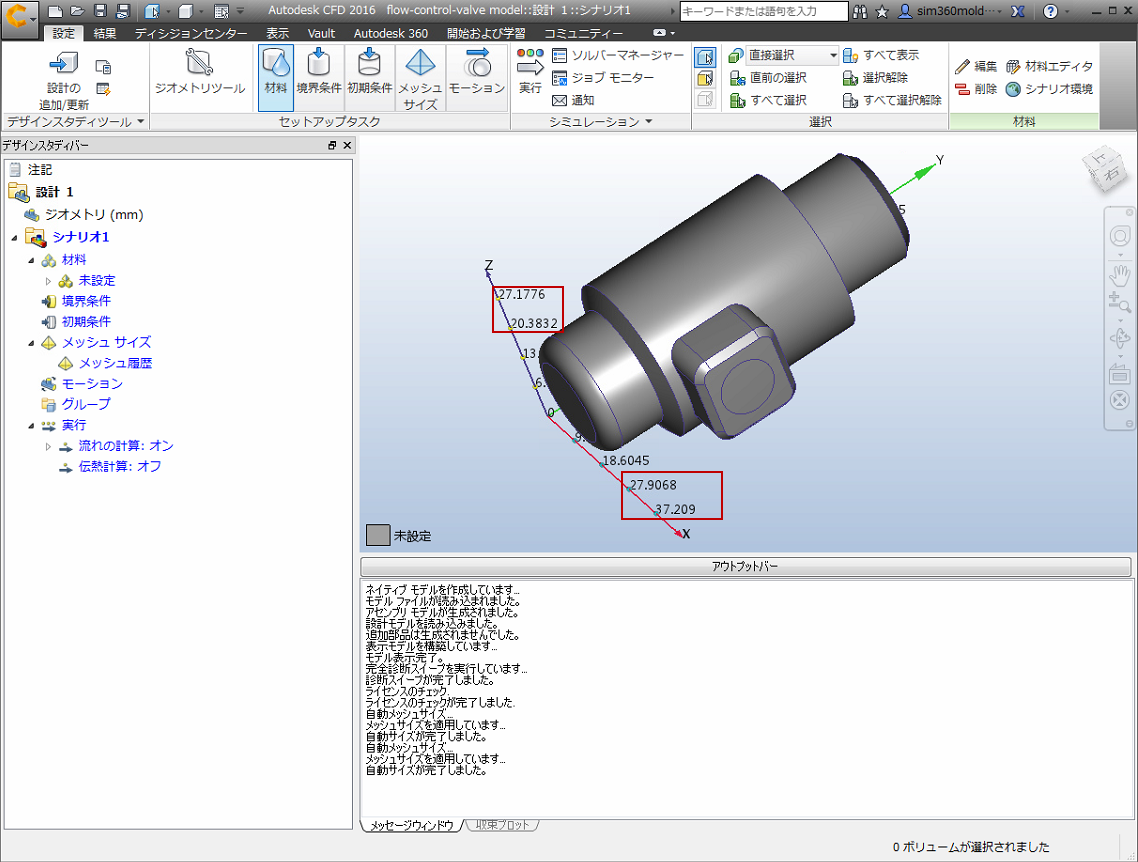

Autodesk® CFD が起動し、モデルが表示されます。軸上の寸法値に注目してください。
