このステップでは、夏季シナリオに 2 つの給気境界条件を割り当てます。基本的に、夏季の期間は、展示会場に冷房を入れることで快適性を維持するという方針です。

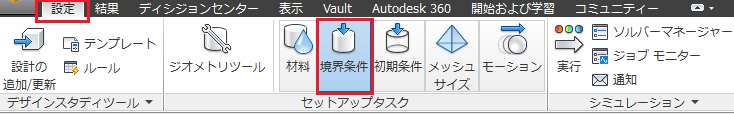

1. [設定]タブで[境界条件]をクリックします。

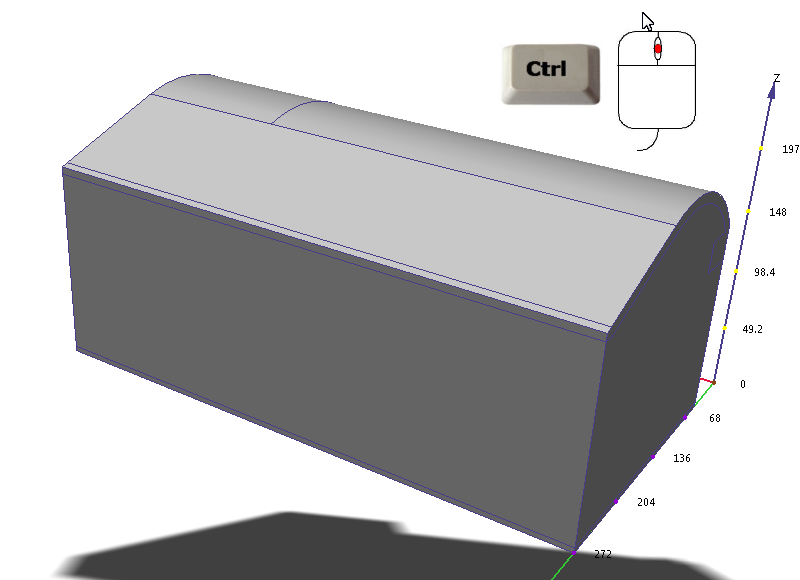

2. モデルの外側で[Ctrl]キーを押しながらマウスの中ボタンをクリックして、すべての部品が表示されるようにします。

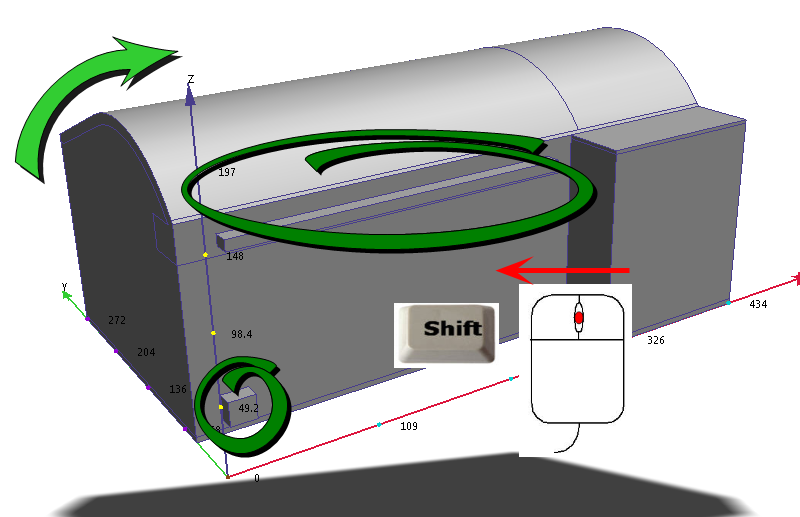

3. 給気と還気が表示されるようにモデルを回転します。
[Shift]キーを押しながらマウスの中ボタンをクリックして、マウスを移動します。次のように、給気サーフェスとリターン サーフェスを表示します。

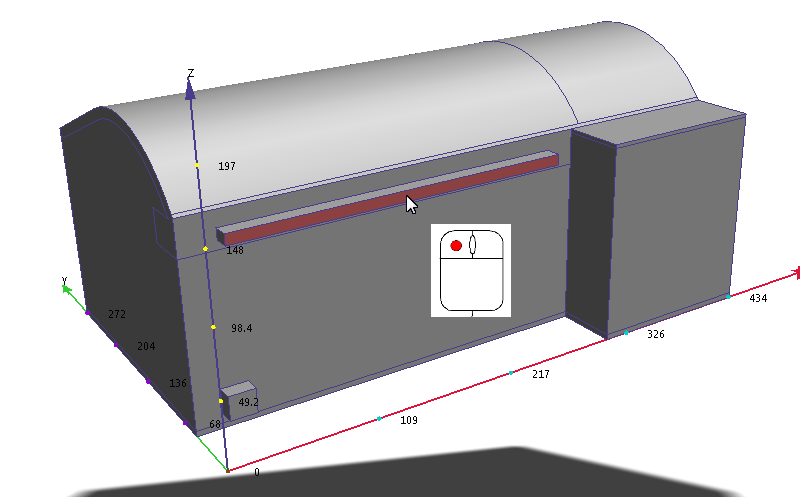

4. 給気サーフェスをクリックします。
5. [境界条件]状況依存パネルで[編集]をクリックします。
注: 最初に、体積流量条件を適用します。

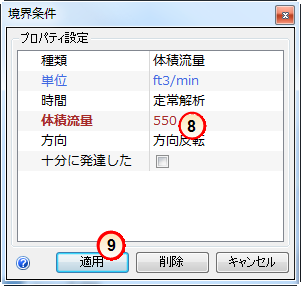

6. [種類]で[体積流量]を選択します。

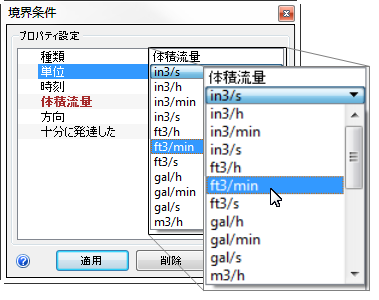

7. [単位]で[ft3/min]を選択します。
8. [体積流量]に 550 と入力します。
注: これは、空気処理装置の仕様に基づいた空間に対する流量案です。
9. [適用]をクリックします。
注: 次に、温度条件を適用します。

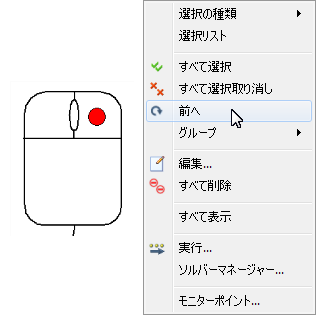

10. モデルの外側を右クリックし、[前へ]を選択します。
注: 流入口サーフェスを選択する方法はいくつかありますが、ここでは右クリック メニューの[前へ]メニュー項目を使用することにしました。

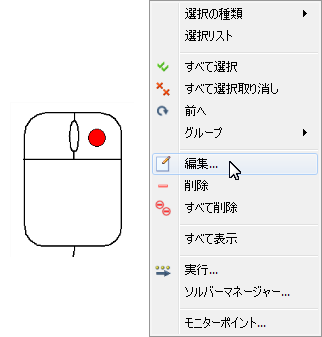

11. モデルの近くで右クリックし、[編集]を選択します。

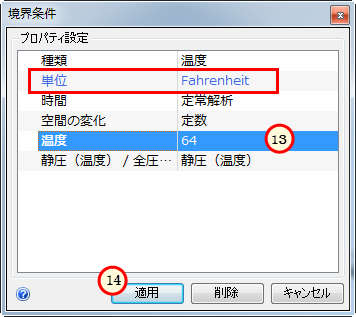

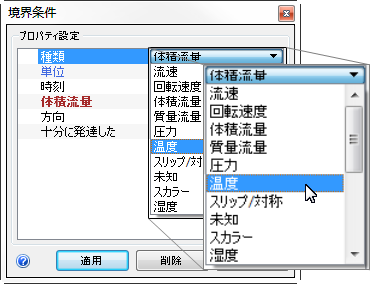

12. [種類]で[温度]を選択します。
13. [単位]が[Fahrenheit]であることを確認します。[温度]に 64 と入力します。
14. [適用]をクリックします。
次のような設定になっていることを確認します。

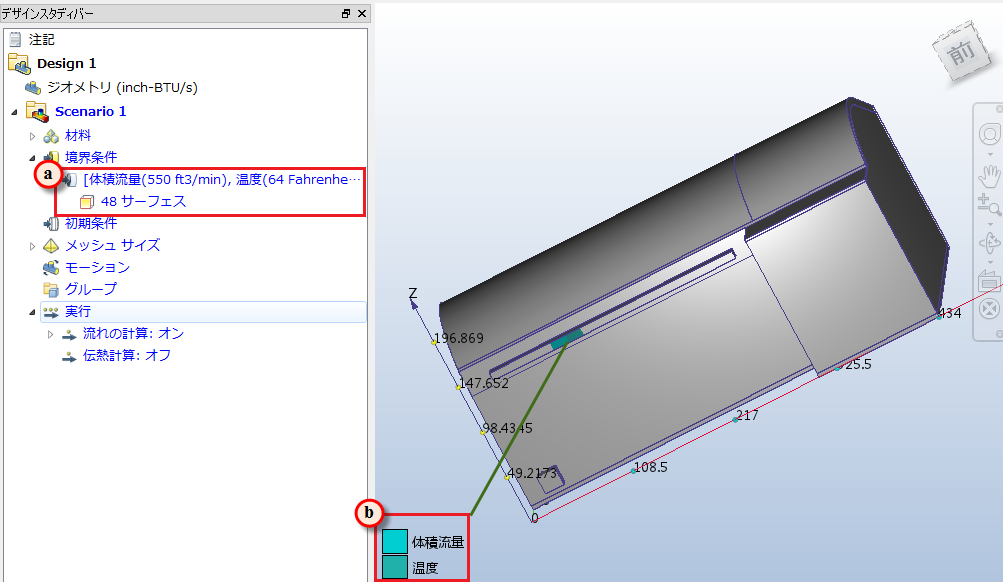

15. 2 つの境界条件が給気に正しく割り当てられていることを確認するには、デザイン スタディ バーと、給気サーフェス上の色付きのストライプを調べます。
- a. デザイン スタディ バーで、給気サーフェスの両方の条件の値を確認します(両方の条件を表示するには、デザイン スタディ バーの右端をドラッグすることが必要になる場合があります)。
- b. 流入口面の 2 つのストライプが、凡例にある境界条件の種類に対応する必要があります。
注: 次のステップでは、還気の条件を適用します。
