選択モードをボリュームに設定し、外部空気部品、筐体、内部空気部品を非表示にします(それらが表示されている場合)。

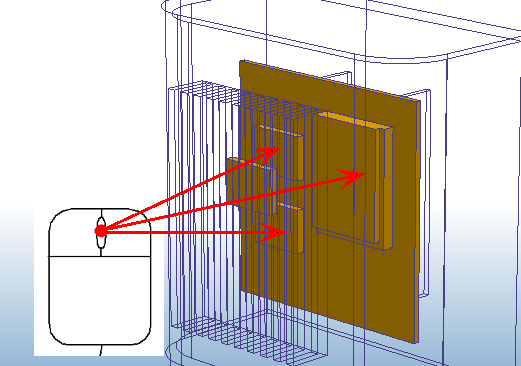

基板上のトランシーバと 2 つのチップを非表示にします。

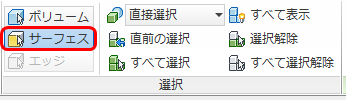

設定タブで選択モードを サーフェスに設定

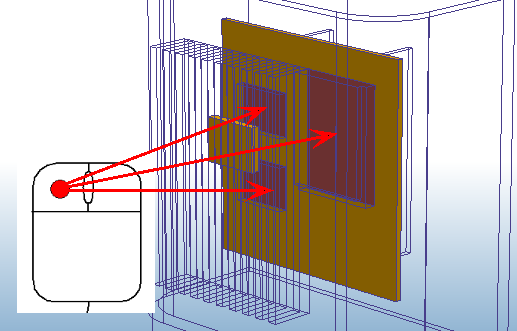

基板上の3つの接触面を選択します
次のいずれかの方法で、材料クイック編集ダイアログを開きます。
- ツールバーで編集をクリックします：
- 材料状況依存パネルで編集をクリックします：
材料データベース名 = My Materials

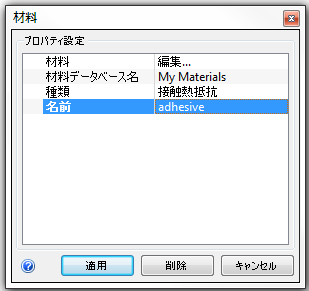

材料クイック編集ダイアログで、[種類] = [接触抵抗]に設定します。
[名前] = adhesive
適用をクリックします。
