このチュートリアルでは、密封された通信モジュール内部およびその周辺の、自然対流に起因する空気の流れと温度分布をシミュレートします。

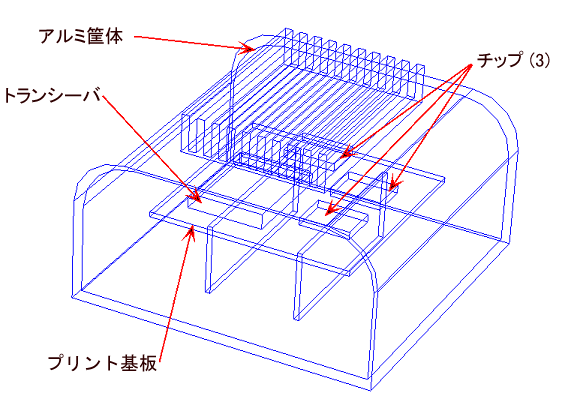

アルミ筐体には、複数の発熱部品が格納されています。このモジュールの周囲には、空気温度勾配により発生する重力と密度の変化によって空気の流れが発生します(これは、浮力と呼ばれます)。筐体の外側のフィンにより、周囲の大気への放熱が行われます。
モジュール ジオメトリを Autodesk® CFD で開いた後、外部ボリューム ジオメトリ ツールを使用して大気環境を構築します。装置が開放された環境に配置されるので、ボックスの上部と下部のサーフェスに流れ条件を割り当てます。また、下部の開口部には周囲温度を割り当てます。
主なトピック
- 「チムニー（煙突）」アプローチを使用した外部自然対流
- ジオメトリツールを使用した外部流れボリュームの作成
- 非圧縮性、乱流、定常流れ
- 浮力流れ
- 1部品あたりの発熱量境界条件
- 接触熱抵抗を模擬するためのサーフェス部品
- コンパクト熱モデル材料
- プリント基板材料
