注: ジオメトリが簡単であるため、弾丸周りのメッシュ設定を見直す必要があります。

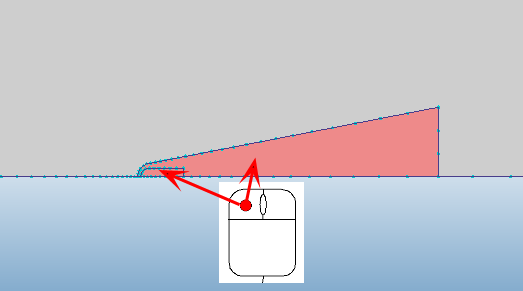

弾丸とサブ領域を選択します
メッシュ サイズを変更するには、次のいずれかを実行します。
- 状況依存ツールバーで編集をクリックします：
- 自動メッシュサイズ状況依存パネルで編集をクリックします：

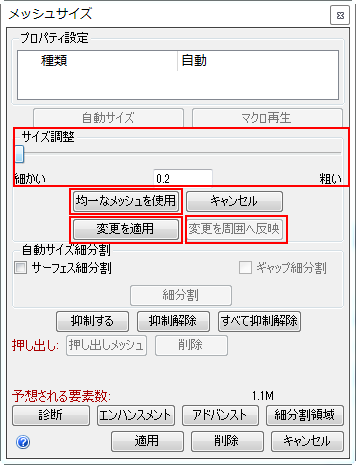

[サイズ調整]スライダを 0.2 に動かします。
[均一なメッシュを使用]をクリックします。
[変更を適用]をクリックします。
変更を周囲へ反映をクリックします。
弾丸の周囲に要素を集中させために、メッシュ エンハンスメントのレイヤー数を増やします。
[自動メッシュサイズ]状況依存パネルから、[エンハンスメント]をクリックします。
[境界メッシュ エンハンスメント]ダイアログ ボックスで、[レイヤー数]のスライダを 10 にドラッグして、[OK]をクリックします。
