注: 中型チップのグループの場合、デザイン スタディ バーから部品を選択します。モデルの部品の名前がすべて「Part*」である場合、デザイン スタディ バーからそれらを選択することはかなり困難になります。部品を直接選択して追加する方法については、以下のセクションを参照してください。

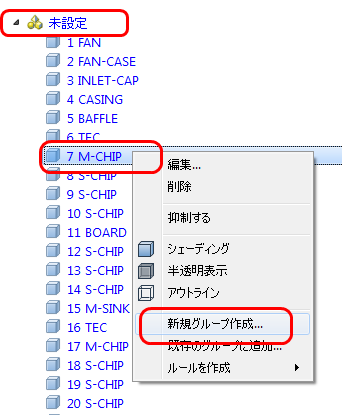

デザインスタディバーの材料ブランチを展開します。[M-CHIP]という部品を右クリックし、[新規グループ作成]を選択します。
[グループに追加]ダイアログで、グループ名に medium chips と入力します。種類はジオメトリのままにします。
OKをクリックします。

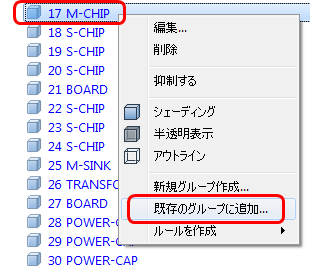

リスト上にある別の[M-CHIP]部品を右クリックして、[既存のグループに追加]を選択します。
medium chipsグループを選択します。
OKをクリックします。
注: フィーチャ ツリー上の部品名は、ジオメトリや CAD の種類によって若干異なります。
部品の直接選択

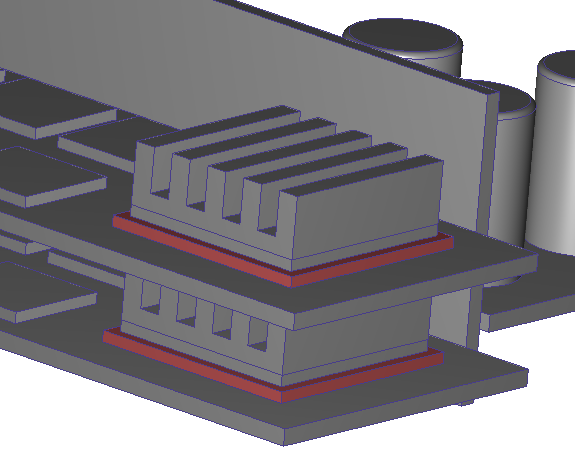

モデルの部品の名前がすべて「Part*」である場合、デザイン スタディ バーからそれらを選択することはかなり困難になります。中型チップをグループに追加するには、両方のチップを選択します。
モデルの外側を右クリックし、[グループ] > [グループ作成]をクリックします。[グループに追加]ダイアログ ボックスで[新規グループ作成]が選択されているかを確認し、medium-chipsと入力してから[OK]をクリックします。終了するには、モデルの外側を右クリックし、[すべて選択解除]をクリックします。
