サーフェス部品は、分布抵抗領域としても利用することができます。適用例には、非常に薄いバッフル、多孔板、およびボリュームとしてモデル化するのが非常に煩雑で計算費用もかかるあらゆる種類の非常に薄い障害物が含まれます。
サーフェス部品に分布抵抗を適用するには
材料タスク上において、サーフェス選択モードを選択している場合に、抵抗材料が利用できます。
- 選択モードとしてサーフェスを設定します。
- モデルからサーフェスを選択します。
- 材料パネルで編集をクリックし、種類を抵抗に変更します。
- 名前メニューから抵抗材料を1つ選択するか、編集ボタンをクリックして作成します。
- シェル厚さを指定します。
- 適用をクリックします。

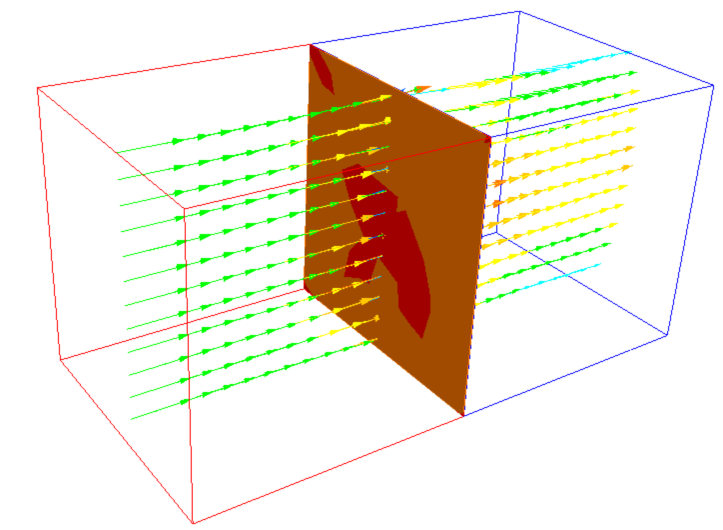

サーフェス部品を通過する流れの方向は自動的に部品に対する法線方向となるため、追加方向の指定などを行う必要はありません。
直交する方向の抵抗は、すべての流れがサーフェスに対して直交する方向に流れるよう、自動的に非常に大きく設定されます。
分布抵抗ボリュームとは異なり、サーフェス部品はオブジェクト内の平面内における圧力低下（2次損失）をシミュレートするためには使用できません。すべての圧力損失は平面に垂直な方向であり、流れはサーフェスに垂直となるように拘束されます。抵抗を通過する2次方向流れを考慮するためは、抵抗領域にボリュームを使用する必要がある。
メッシュ変更後の解析の継続
分布抵抗領域と周囲メッシュの間での接続性を確保するために、起動処理中に節点再編成が実施されます。これは、メッシュを変更し、保存された中間解析結果から計算を継続することができないことを意味します。分布抵抗サーフェス部品を含むモデルでメッシュを変更した場合、解析は最初に戻って（収束計算数0から）開始する必要があります。
ジオメトリのガイドライン
分布抵抗サーフェス部品は非常にフレキシブルであるため、1本または複数本のエッジ上の周囲壁面と接触することが可能であり、また流体中に完全に沈めることさえも可能です。
空間中に離れて存在している抵抗サーフェスのエッジと隣接壁面の間の流体メッシュにおいて、それらの間に少なくとも1列以上の節点を持つことが非常に重要です。この領域内に節点がない場合はエラーが表示されます。

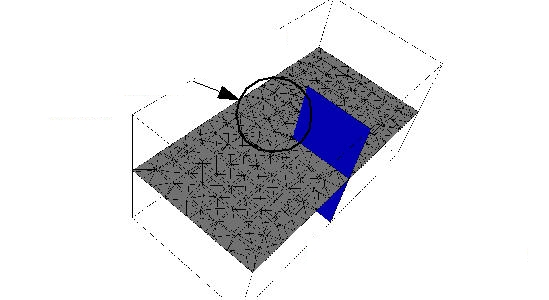

次のケースでは、サーフェス部品抵抗エッジ（青）と壁面の間の領域 には2列以上の 節点が必要です。

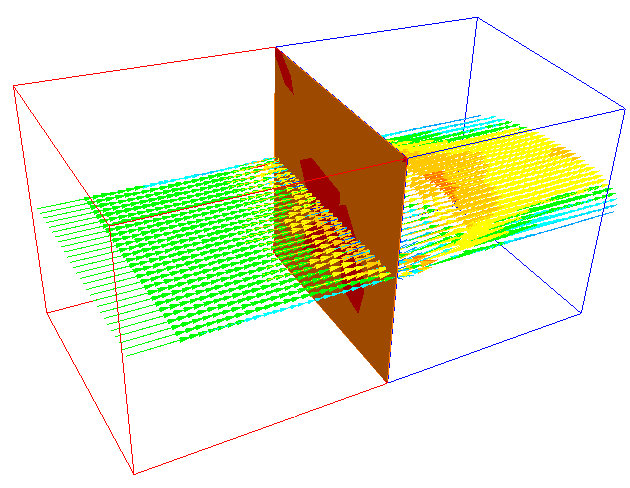

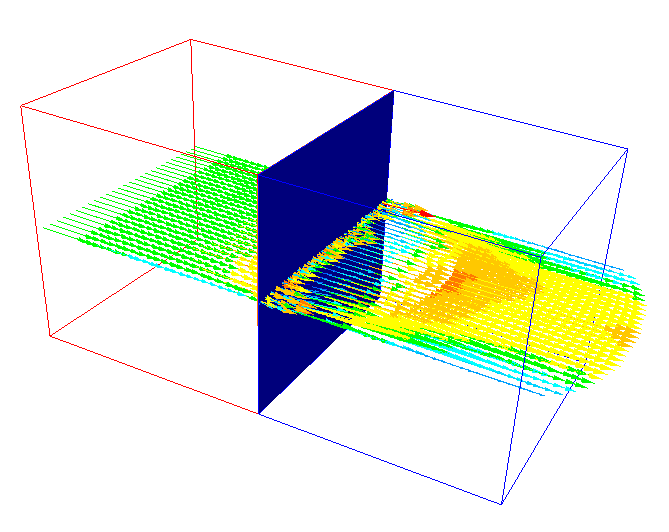

分布抵抗サーフェス部品は、平面的形状または任意形状であることが可能です。流れ方向は、常にサーフェス部品に対して局所的に直交します。サーフェス部品の形状に対して制限がある点に注意しなければなりません。曲率が非常に大きいサーフェスは、分布抵抗として使用するには不適切であり、エラーが発生します。

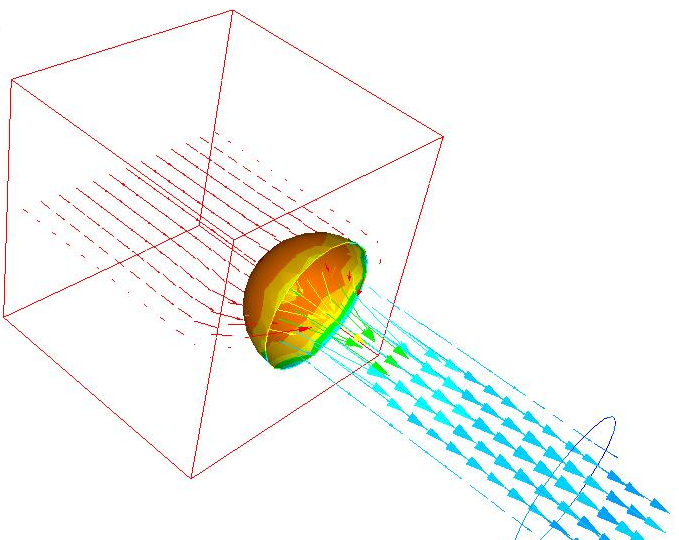

抵抗サーフェス部品に推奨される形状は、平面および半球です。

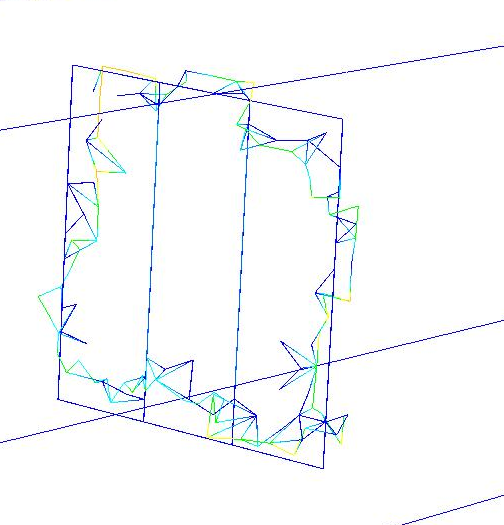

曲率が大きすぎる不適切なサーフェスの一例を示します。
複数の抵抗サーフェス部品を結合して｢複合｣抵抗領域を形成することはできず、他のサーフェス部品に接触することもできません。1つの抵抗は1つのサーフェス部品で構成される必要があります。エッジを共有するサーフェス部品は、解析処理においてエラーが発生する原因となります。

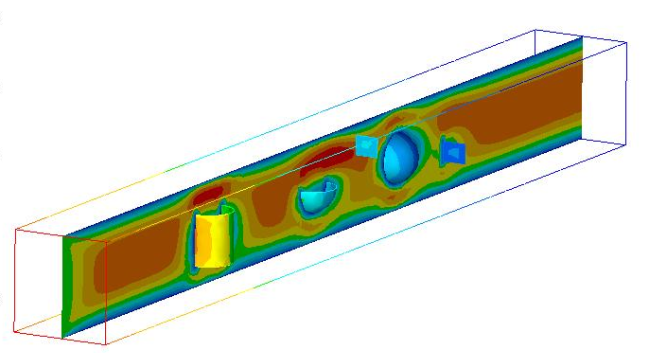

サーフェス部品でモデル化したバッフルの例
