ディシジョン センターは、設計の代替案を比較するための環境です。設計目標を満たすことのできる設計を決定するために、次のタスクを実行します。
- 特定の結果値を抽出する
- 複数のシナリオ(条件等の変更)の結果を比較する
ディシジョンセンターは結果部品、結果平面、結果ポイント、XYプロット等の可視化オブジェクトを基礎として構成されます。1つのシナリオ上でオブジェクトを作成し、これを"サマリー"オブジェクトとして指定することにより、ディシジョンセンターはスタディに含まれるあらゆるシナリオで結果を計算します。
ディシジョン センターを開くには、[ディシジョン センター]タブをクリックします。
あらゆるサマリーアイテムはディシジョンセンターで管理します。

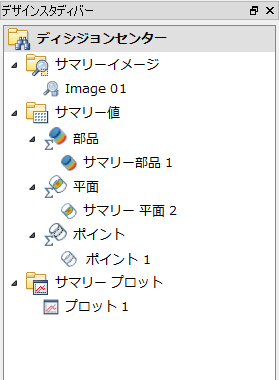

ディシジョンセンターには以下の3つの主要な構成要素があります：
表示: サマリ イメージ
サマリ イメージとデザイン レビューセンターを使うことにより、複数のシナリオの結果を視覚的に比較できます。これはデザイン スタディに含まれる 2 つ以上のシナリオの流体および伝熱パフォーマンスを比較するための便利な方法です。
一連のシナリオを単一ビューで順次表示する、または複数の画像を並べて配置することにより結果を比較します。
デザインレビューセンターは、「どの設計が最も均一な流れ分布となるか」や「重要な部品を最も低温に保つことができるのはどの設計か」などの疑問に対する回答を得るのに使用できます。
表: サマリ値
サマリ値は個別のシナリオあるいは複数のシナリオの結果を比較するのに使用します。
サマリー エンティティには 3 つのタイプがあります。各タイプは、「最大温度は何度か」、「圧力損失が最も少ないのはどの設計か」、「重要な部品付近の点での速度は設計の定める制限を超えているか」などの疑問に回答できるようになっています。
サマリー部品
サマリー部品は、材料とデバイスのいくつかの異なるタイプの結果を評価するために使用します。サマリー部品を用いると次の量が抽出できます：
|
材料またはデバイス タイプ |
サマリ値の数量 |
|
流体とソリッド |
|
|
コンパクト熱モデルと LED |
|
|
内部ファン |
|
|
TEC |
|
|
ヒートシンク |
|
|
熱交換器 |
|
|
抵抗 |
|
|
遠心ポンプ/ブロワー |
|
サマリー部品は、「これらのチップの最大温度は何度か」や「このファンの動作条件は」といった疑問に対する回答を得るのにも使用できます。
サマリー断面
サマリー平面は、モデル内の重要な位置にある平坦な断面サーフェスです。各サマリ断面の平均値がサマリ値のテーブルに表示されます。
サマリー断面は次の用途に適しています：
- チャネルまたは開口部を通る流れの圧力、流量、平均流速を確認する
- 複数の設計代替案の開口部の結果を比較する。
サマリー断面は、「どの設計が圧力降下が最も低くなるか」や「マニホールドのどの分岐が流量が最大か」などの疑問に対する回答を得るのに使用できます。
サマリーポイント
サマリーポイントはモデル内で特定の結果量を監視するための位置です。サマリーポイントは次の用途に適しています：
- モデル内の重要な位置での温度、圧力、局所流速を確認する
- 複数の設計代替案の特定の点での結果を比較する。
サマリー ポイントは、「どの設計が最も均一な流速、またはポイント セットに対する均一な温度分布となるか」、「圧力損失が最も少ないのはどの設計か」、「重要な部品付近のポイントでの圧力は設計の定める制限を超えているか」などの疑問に回答を得るのに使用できます。
サマリ値テーブルにはサマリ項目からの結果が表示されます。テーブルにより、個別または複数のシナリオから素早く簡単に結果を抽出、表示、比較することができます。
グラフィカル: サマリ プロット
複数のシナリオからのXYプロットデータを単一のプロットにオーバーレイ表示し、結果を比較することができます。
サマリー プロットを使用すれば、「設計を変更すると、流路を通る流れの圧力はどう変化するか」、「設計を変更すると、温度勾配はそれに応じてどう変化するか」といった疑問に対する答えを得ることができます。
