노즈의 곡률 미세 조정

기체 노즈의 맨 위가 편평합니다. 약간 더 둥글게 만들어 비행기의 모양을 향상시킵니다.

단원 설정:

1. 이전 단원의 장면으로 작업을 계속하거나 을 사용해 ₩modeling₩p47₩p47_cockpit_complete.max 를 엽니다.
2. 파일을 여는 경우 을 사용해 P-47을 선택합니다.

기체의 맨 위 전면 부분 곡률 향상:

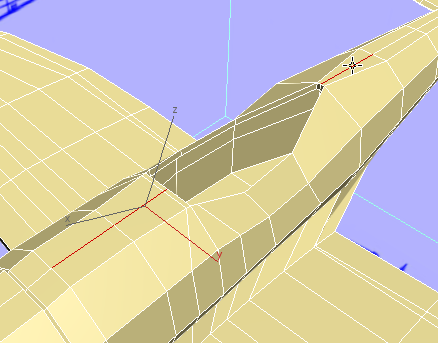

1. 을 사용해 클릭하고 Ctrl 키를 누른 채 클릭하여 조종석 앞에 있는 융기 선 가장자리 세 개와 바로 뒤에 있는 융기 선 가장자리를 선택합니다.
   팁: 조종석의 전면을 보강한 위치에서 작은 가장자리에 대해 영역 선택을 사용합니다. 실수로 가장자리를 선택한 경우 Alt 키를 누른 채 클릭하여 선택 취소합니다.

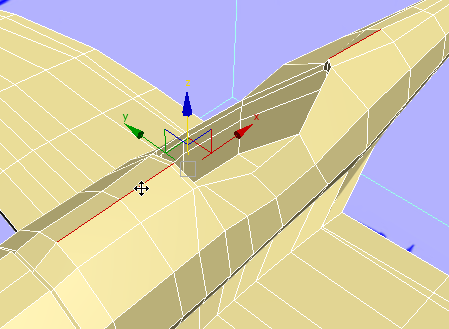

2. 을 사용해 이러한 가장자리를 약간 위로 수직 이동하여 기체를 더 둥글게 만듭니다. 이 변환에 뷰 좌표를 사용합니다.

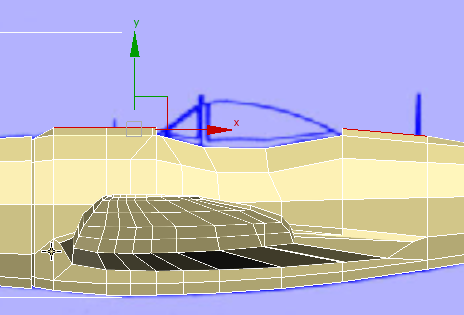

   전면 뷰

엔진 커버의 맨 위에서 곡률 늘리기:

1. (정점) 하위 오브젝트 수준으로 전환합니다.

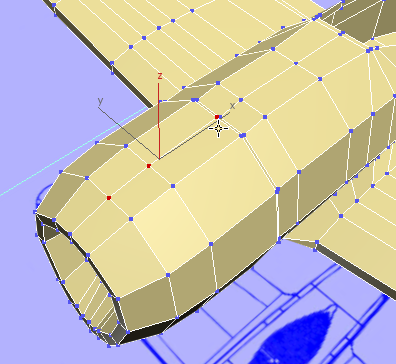

2. 을 사용해 클릭하고 Ctrl 키를 누른 채 클릭하여 엔진 커버의 맨 위를 따라 정점 세 개를 선택합니다.

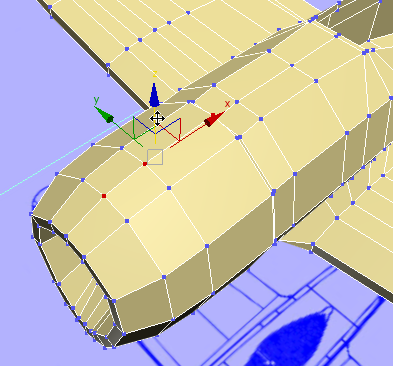

3. 을 사용해 이러한 정점도 약간 위로 이동합니다.

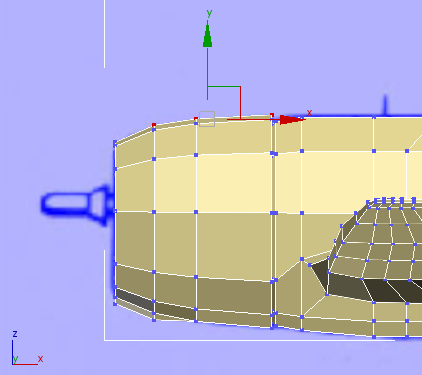

   전면 뷰

4. (정점)을 클릭하여 정점 하위 오브젝트 수준을 종료합니다.
5. 투시 뷰포트에서 을 사용해 축소하고 F4 키를 눌러 모서리 면을 끕니다.
6. 리본 편집 패널에서 (NURMS)를 다시 한 번 켭니다.

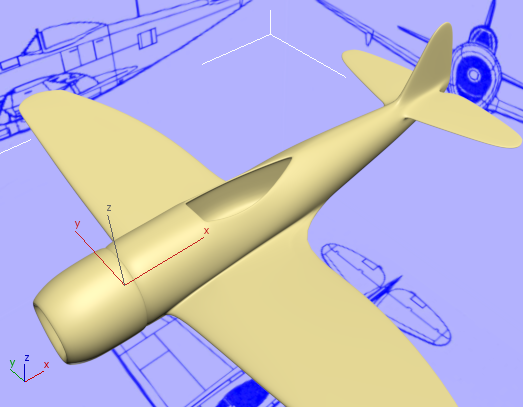

   이제 기체가 확실히 둥근 모양입니다.


7. (NURMS)를 끕니다.

작업 저장:

• 장면을 p47_fuselage_finished.max로 저장합니다.

다음

기체에 대해 스무딩 설정
