기존 객체 또는 라인워크에서 구성선을 작성하려면

다음 과정에 따라 해치, 스플라인 및 타원을 제외한, 객체 및 라인워크의 직선, 호 또는 원 세그먼트의 형상에 기반한 구성선을 작성하십시오. 직선 세그먼트에 기반한 경우 결과 구성선은 양 방향으로 무한하게 연장하는 직선입니다. 호 또는 원 세그먼트에 기반한 경우 구성선은 원입니다.

1. 홈 탭그리기 패널선 드롭다운구성선 을 클릭합니다.. 찾기
2. 도면 영역에서 커서를 구성선을 기반할("구성선 기준") 세그먼트 위로 이동합니다.

   구성선의 미리보기가 표시됩니다.

3. 클릭하여 간격띄우기 지시자를 표시하면 미리보기 선 및 구성선 기준 사이의 거리를 동적으로 보여줍니다.
4. 미리보기 선을 원하는 거리로 끈 후 클릭하여 구성선을 배치하거나, 원하는 거리를 입력하고 Enter 키를 누릅니다.

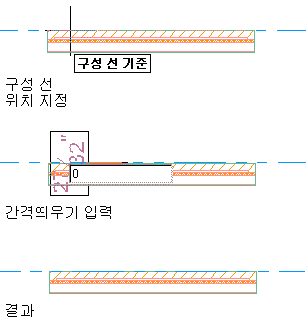

   직선 벽 세그먼트에 기반한 간격띄우기 0(영)의 구성선 그리기

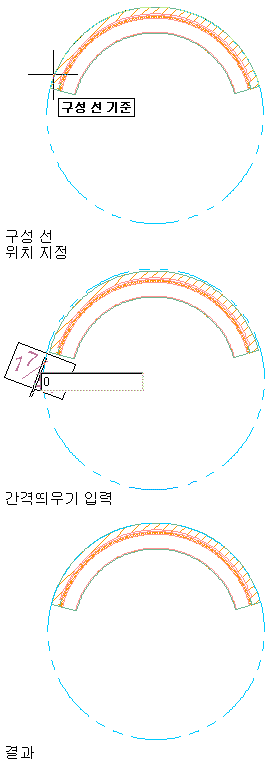

   호 벽 세그먼트에 기반한 간격띄우기 0(영)의 구성선 그리기

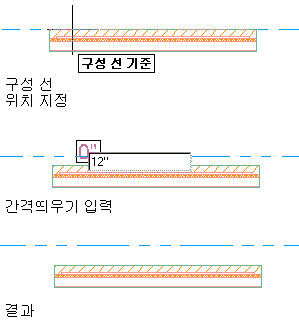

   직선 벽 세그먼트에 기반한 지정된 간격띄우기로 구성선 그리기

   선택한 경우 결과 구성선은 세 개의 그립을 표시합니다. 가운데 그립을 이동하여 선을 이동하거나 끝 그립 중 어느 하나를 이동하여 선의 방향을 변경할 수 있습니다.
