단면 작성의 첫 번째 단계는 건물 모형에 단면선을 그리는 것입니다. 단면선은 건물 모형에서 추출할 단면의 범위를 정의합니다.
단면선은 양방향이며, 숫자 값을 입력하거나 좌표 입력 장치를 사용하여 시각적으로 단면선의 길이 및 깊이를 지정할 수 있습니다. 기본적으로 단면선은 모형만큼 높습니다. 높이를 변경하려면 단면선을 선택한 후 특성 팔레트에서 '높이에 모형 확장 사용' 값을 아니오로 변경합니다.
단면선에서 단면 객체 작성
단면선에서 단면을 생성할 때 작성된 단면 객체의 유형을 지정합니다.
| 작성 항목... | 결과... |
|---|---|
| 2D 단면 객체 | 건물 모형에서 직각 투영 |
| 3D 단면 객체 또는 라이브 단면 | 단면선에 정의된 건물 모형의 영역 |
단면선에서 라이브 단면 뷰 작성
단면선에서 라이브 단면 뷰를 작성할 때 새 단면 객체를 작성하지 않고, 대신 3D 건물 모형의 특수 뷰로 전환합니다. 단면 뷰에 포함할 객체를 선택하지 않고, 라이브 단면 뷰는 도면의 모든 객체를 포함합니다. 단면선은 객체가 라이브 단면 뷰에 표시되는 형식을 조정합니다. 단면선의 경계 상자 내에 있는 객체 또는 객체의 부분은 원래 화면표시 특성을 그대로 보유합니다. 단면선 외부에 있는 객체 또는 객체의 부분은 전혀 표시되지 않거나 단면화된 본체에 대한 특수 화면표시 구성요소와 함께 표시됩니다.
단면선 보기
평면도에서 단면선은 시공 도서에 표시되는 대로 표시됩니다. 단면 표시는 단면이 잘린 방향으로 표시됩니다.

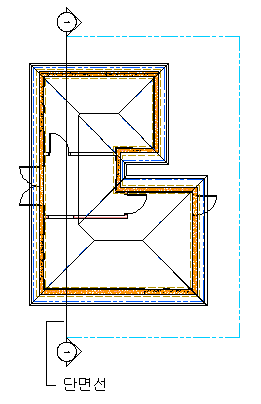

평면도에서 단면선 및 표시 보기
등각투영 뷰에서는 단면선이 단면의 범위를 정의하는 경계와 함께 표시됩니다.
등각투영 뷰에서 단면선 보기
단면선 변경
단면선 특성을 변경하면 작성한 단면을 조정할 수 있습니다. 단면선을 사용하면 단면의 높이 및 쉐이프를 변경할 수 있습니다. 또한 하단 확장을 단면에 추가하고 단면 재분할을 작성할 수도 있습니다.
단면을 생성하기 전이나 후에 단면선 및 단면선 세그먼트 특성을 변경할 수 있습니다. 단면선 특성을 변경한 후 단면선으로 이전에 작성한 단면에 변경사항을 적용할 수 있습니다.
단면에서 재분할 사용
단면선 특성에 그래픽 재분할을 설정할 수 있습니다. 이러한 재분할은 사용자가 작성한 2D 또는 3D 단면에 추가됩니다. 재분할은 단면선의 절단 평면에서 거리를 두고 지정됩니다. 재분할의 선가중치 및 기타 화면표시 특성을 조정하여 단면에 깊이 레벨을 추가할 수 있습니다. 예를 들어, 하나의 재분할에는 굵은 선가중치를 표시하고 다른 재분할에는 더 가는 선가중치를 표시하여 첫 번째 재분할이 두 번째 재분할보다 앞 단계임을 나타낼 수 있습니다.
재분할의 화면표시 특성을 재료의 화면표시 특성과 함께 사용할 수 있습니다.
