플랫샷 대화상자

현재 뷰를 기준으로 모든 3D 객체의 2D 표현을 작성합니다.

모든 3D 솔리드 및 표면의 모서리는 뷰 평면과 평행한 평면에 일직선으로 투영됩니다. 이러한 모서리의 2D 표현이 UCS의 XY 평면에 블록으로 삽입됩니다. 이 블록을 분해하여 추가로 변경할 수 있습니다. 그 결과를 별도의 도면 파일로 저장할 수도 있습니다.

옵션 리스트

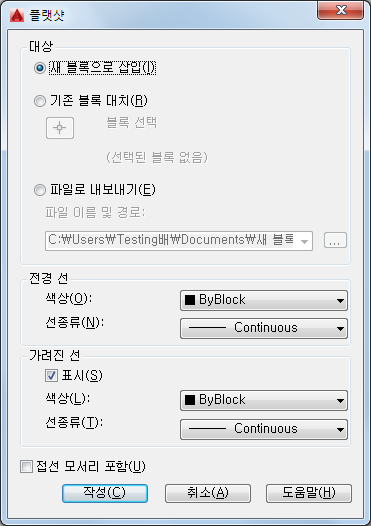

다음과 같은 옵션이 표시됩니다.

평평한 표현이 작성되는 위치를 조정합니다.

새 블록으로 삽입: 현재 도면에서 평평한 표현을 블록으로 삽입하도록 지정합니다.
기존 블록 대치: 도면의 기존 블록을 새로 작성된 블록으로 대치합니다.
블록 선택: 도면에서 대치할 블록을 선택하는 동안 대화상자를 임시로 닫습니다. 블록 선택을 마친 뒤 Enter 키를 누르면 플랫샷 대화상자가 다시 표시됩니다.
블록이 선택됨/선택된 블록 없음: 블록이 선택되었는지 여부를 나타냅니다.
파일로 내보내기: 블록을 외부 파일을 저장합니다.

평평한 뷰에서 가려지지 않은 선의 색상 및 선종류를 설정하기 위한 컨트롤을 포함합니다.

도면에서 가려진 선을 평평한 뷰에 표시할지 여부를 조정하고 가려진 선의 색상 및 선종류를 설정합니다.

표시: 가려진 선을 평평한 표현으로 표시할지 조정합니다. 평평한 표현으로 선택할 경우 2D 평평한 표현은 다른 객체에 의해 숨겨진 선을 표시합니다.
색상: 평평한 뷰에서 형상 뒤에 놓인 선의 색상을 설정합니다.
선종류: 평평한 뷰에서 형상 뒤에 놓인 선의 선종류를 설정합니다.

곡선 표면에 대한 윤곽 모서리를 작성합니다.

평평한 뷰를 작성합니다.
