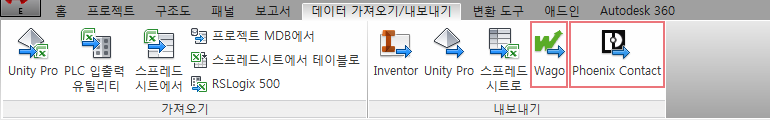

터미널 스트립을 AutoCAD Electrical에서 내보낸 다음 Wago 또는 Phoenix Contact 응용프로그램으로 가져와 터미널 스트립을 설계, 조작 및 확인할 수 있습니다.
내보내는 동안 AutoCAD Electrical은 선택한 터미널 스트립 및 출력에서 Wago 또는 Phoenix Contact과 호환 가능한 XML 파일로 터미널 데이터를 추출합니다. 그런 다음 XML 파일을 제조업체 도구로 가져옵니다.
터미널 스트립 데이터에는 카탈로그 번호, 터미널 번호, 설치 코드, 위치 코드, 태그, 예비 및 액세서리가 포함됩니다.
제조업체 컨텐츠
이러한 제조업체의 구조도 및 패널 터미널이 포함된 프로젝트를 생성하기 위해 AutoCAD Electrical을 설치할 때 Wago 및 Phoenix Contact 컨텐츠가 포함됩니다.
카탈로그 번호 지정 사항
AutoCAD Electrical의 터미널에 카탈로그 번호 지정 사항이 없거나 제조업체 도구가 아닌 제조업체의 카탈로그가 있는 경우 일반 터미널
이 표시됩니다. 제조업체 도구에서 일반 터미널을 특정 터미널 유형으로 변경할 수 있습니다.

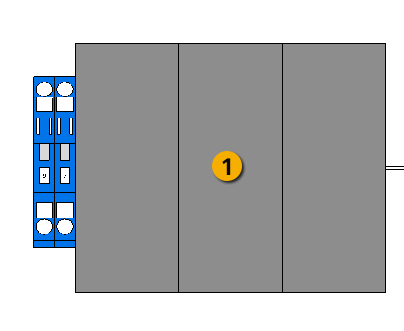

Wago 응용프로그램:

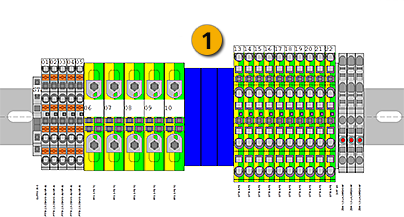

Phoenix Contact 응용프로그램:
주: 일반 터미널이 생성되지 않도록 하려면 내보내기 전에 Wago 또는 Phoenix의 카탈로그 번호를 터미널에 지정합니다.
Wago 응용프로그램에서 대체된 일반 터미널:

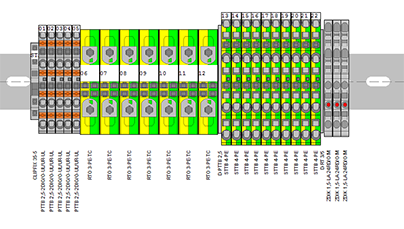

Phoenix 응용프로그램에서 대체된 일반 터미널:

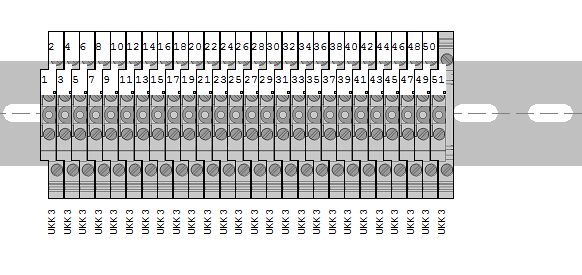

터미널 스트립을 공급업체 응용프로그램으로 가져올 때 일반 DIN 레일 표시되고 자리 표시자로 사용됩니다.
