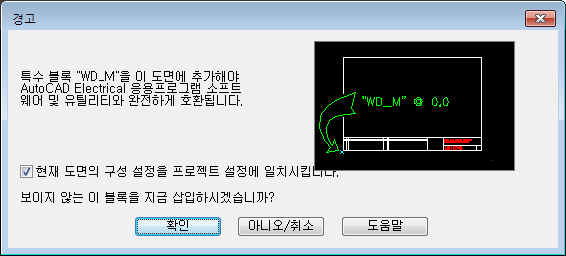

도면에 보이지 않는 특수 블록이 있어야 합니다. WD_M.dwg 블록은 기본 기호 라이브러리에 있습니다. 다음은 도면의 WD_M 블록에 있는 정보의 속성 리스트로 범주별로 정렬되어 있습니다.
도면 배치
|
SHEET 또는 SHEET_ |
도면의 시트 번호(%S) |
|
SHEETDWGNAME |
도면의 선택적인 도면 번호(%D) |
|
IEC_PROJ |
선택적인 IEC 프로젝트 코드(%P) |
|
IEC_INST |
선택적인 IEC 설치 코드(%I) |
|
IEC_LOC |
선택적인 IEC 위치 코드(%L) |
|
UNIT_SCL |
단위 축척 비율(1.0 = 인치, 1.0 = mm 전체 크기, 25.4 = mm로 축적된 인치) |
|
FEATURE_SCL |
축척 조정(0 = 기본값, 1.25 = 25% 증가할 경우) |
래더 기본값
|
RUNGHORV |
래더 방향: "H" = 수평 횡선(수직 래더), "V" = 수직 횡선(수평 래더) |
|
REFNUMS |
연계 번호 매기기 시스템: 래더 선 연계 기반 또는 X-Y 그리드 연계 기반
|
|
RUNGDIST |
기본 횡선 간격 |
|
DLADW |
기본 래더 폭 |
|
RUNGINC |
기본 횡선 대 횡선 선 연계 증분(기본값 = 1) |
|
DRWRUNG |
래더 횡선 그리기: 0 = 없음, 1 = 새 래더의 모든 횡선 그리기, 2 = 1 건너뛰기, 3 = 2 건너뛰기 등. |
|
PH3SPACE |
3상 버스 간격 값 |
구성요소 태깅
|
TAGMODE |
태그 모드 값: S = 순차적, R = 참조 기반 |
|
TAG-START |
도면의 시작 일련 번호 - 순차 태깅에만 해당(예: "1") |
|
TAG-RSUF |
쉼표 구분 구성요소 태그 꼬리말 리스트 - 참조 기반 태깅에만 해당(예: "A, B, C") |
|
TAGFMT |
구성요소 태그 형식 지정자(기본값 = %F%N) |
와이어 번호 태깅
|
WIREMODE |
와이어 번호 형식: S = 순차적, R = 참조 기반 |
|
WIRE-START |
도면의 시작 일련 번호 - 순차 태깅에만 해당(예: "100") |
|
WIRE-RSUF |
와이어 태그 꼬리말 리스트 - 참조 기반 태깅에만 해당(예: "A,B,C") |
|
WIREFMT |
와이어 태그 형식 지정자(기본값 = %N) |
|
WINC |
와이어 번호 증분 |
|
WLEADERS |
와이어 인출선: 0 = 필요한 경우에만 삽입, 1 = 와이어 인출선 항상 삽입, 2 = 인출선 삽입 안 함 |
|
GAP_STYLE |
와이어 간격 스타일: 0 = 와이어 간격, 1 = 간격에 루프 사용, 2 = 솔리드 교차(간격 없음) |
|
SORTMODE |
태그 재지정 및 와이어 번호 매기기 정렬 모드 |
|
WNUM_OFFSET |
와이어 번호 배치 간격띄우기 거리(GBL_wd_wnum_offset): .wdp 파일의 프로젝트 전체 +[19] 값과 동일 0.0 또는 누락 = 와이어 가운데(기본값), >0.0 = 지정된 거리를 기준으로 맨 위 또는 왼쪽 끝에서부터 간격띄우기 |
|
WNUM_FLAGS |
|
도면층 이름
|
TAG_LAY |
구성요소 태그 도면층 |
|
TAGFIXED_LAY |
고정 구성요소 태그 도면층 |
|
DESC_LAY |
상위 구성요소의 설명 도면층 |
|
CDESC_LAY |
하위 구성요소의 설명 도면층 |
|
TERM_LAY |
구성요소 터미널 핀 번호 도면층 |
|
XREF_LAY |
상위 구성요소의 상호 연계 도면층 |
|
CXREF_LAY |
하위 구성요소의 상호 연계 도면층 |
|
LOC_LAY |
구성요소 위치 코드 도면층 |
|
POS_LAY |
구성요소 위치 코드 도면층 |
|
MISC_LAY |
기타 도면층 |
|
COMP_LAY |
도식적인 구성요소 그래픽 도면층 |
|
LINK_LAY |
대시 링크 선 도면층 |
|
LOCBOX_LAY |
위치 상자 도면층 |
|
WIRELAYS |
유효한 와이어 도면층 이름, "" = 모두 유효(쉼표로 구분됨) |
|
WIRENO_LAY |
유효한 와이어 번호 |
|
WIRECOPY_LAY |
추가 와이어 번호 도면층 |
|
WIREFIXED_LAY |
고정 와이어 도면층 |
|
WIREREF_LAY |
터미널 및 신호 화살표 와이어 번호 도면층 |
팬인/팬아웃
|
FAN_INOUT_LAYS |
팬인/팬아웃, 단일선 와이어에 대해 유효한 도면층 이름(쉼표로 구분됨) |
|
FAN_INOUT_STYLE |
팬인/팬아웃 기호 스타일 번호 |
상호 연계
|
XREFFMT |
상호 연계 형식 지정자(기본값 = %N) |
|
ALT_XREFFMT |
내부 도면 참조에 대한 선택적 상호 연계 형식(예: %S-%N) |
|
XREF_STYLE |
상호 연계 스타일: 0 = 문자, 1 = 그래픽, 2 = 테이블 |
|
XREF_FLAGS |
첫 번째 비트 = 사용되지 않는 접점 포함, 두 번째 비트(테이블인 경우) = 상위 코일 포함 |
|
XREF_UNUSEDSTYLE |
0 = 개별 참조, 1 = 접점 개수 합계 |
|
XREF_FILLWITH |
문자로 입력된 상호 연계 |
|
XREF_SORT |
0 = 선 연계별 정렬, 1 = 핀 리스트별 정렬 |
|
XREF_TXTBTWN |
참조 간 상호 연계 문자(문자 스타일 상호 연계) |
|
XREF_GRAPHIC |
0 = 그래픽, 1 = 접점 매핑(문자), 2 = 기호 매핑 |
|
XREF_GRAPHICSTYLE |
0 = JIC, 1 = IEC |
|
XREF_CONTACTMAP |
접점 매핑 리스트 |
|
XREF_TBLSTYLE |
테이블 스타일 이름 |
|
XREF_TBLTITLE |
테이블 제목 |
|
XREF_TBLINDEX |
포함할 테이블 필드 |
|
XREF_TBLFLDNAMS |
테이블 사용 가능한 필드 이름 |
|
XREF_TBLCOLJUST |
테이블 필드 자리맞추기 |
참조
|
DATUMX |
X-Y 또는 X 영역의 X 좌표 원점 |
|
DATUMY |
X-Y 또는 X 영역의 Y 좌표 원점 |
|
DISTH |
X-Y 또는 X 영역의 가로 인터벌 간격 |
|
DISTV |
X-Y 참조의 세로 인터벌 간격 |
|
CHAR_H |
X-Y 또는 X 영역의 가로 시작 문자 |
|
CHAR_V |
X-Y 참조의 세로 시작 문자 |
|
HORIZ_FIRST |
X-Y 참조 형식: 0 = V-H, 1 = H-V |
|
XY_DELIM |
X-Y 구분 문자 |
스타일
|
PLC_STYLE |
PLC 모듈 스타일 코드(기본값 = 1) |
|
ARROW_STYLE |
기본 신호 화살표 스타일 번호 |
기타
|
WNUM_GAP |
3개의 인라인 와이어 번호/레이블 간격 설정 리스트(토글 모드는 WNUM_FLAGS 비트 1 참고), GBL_wd_inline_gap에 리스트로 저장된 값. nil 또는 "(번호1 번호2 번호3)" |
|
MISC_FLAGS |
기타 플래그
|
