전기기계 프로젝트 정보

데이터 교환 및 상호 운용성을 위해 AutoCAD Electrical 프로젝트를 Inventor 프로젝트에 링크합니다.

전기기계 프로젝트는 기계 규칙과 전기 규칙을 통합하여 제품 개발을 위한 연결된 협업 설계 환경을 실현함으로써 두 규칙이 실시간 환경에서 동시에 적용될 수 있게 합니다. 전기기계 링크 파일을 작성하여 AutoCAD Electrical 및 Inventor 프로젝트를 연결할 수 있습니다. 네트워크를 통해 공유되는 폴더 위치에서 전기기계 링크 파일을 유지할 수 있습니다. 이 위치에서 AutoCAD Electrical 및 Inventor 사용자에게 액세스할 수 있습니다. 연결이 설정되면 동기화를 통해 AutoCAD Electrical과 Inventor 설계 간에 데이터 교환을 초기화할 수 있습니다.

링크된 프로젝트에서 다음 기능을 수행할 수 있습니다.

• 2D 구조도 표현을 3D 모형에 연관시키기
• 프로젝트 설계 데이터의 실시간 동기화
• 실제 와이어 길이를 추정하는 데 도움이 되는 물리적 특성(예: AutoCAD Electrical에서의 와이어 길이) 보기
• Mechanical 사용자가 정의한 속성을 보고 AutoCAD Electrical에 정의된 Electrical 속성과 비교합니다. 그러면 논리 및 물리적 측면에서 구성요소 특성을 정렬할 수 있습니다.
• 신속한 보고가 가능하도록 구성요소, 와이어 및 연결 상세 정보를 Microsoft® Excel 형식으로 내보내기
• AutoCAD Electrical에 정의된 연결을 바탕으로 Inventor에서 와이어 및 케이블 자동 라우팅

링크된 프로젝트의 구성요소 및 와이어 데이터를 보고 데이터 동기화를 유지하려면 다음을 사용합니다.

• AutoCAD Electrical의 프로젝트 관리자에 있는 위치 뷰 탭
• Inventor의 위치 뷰

동기화

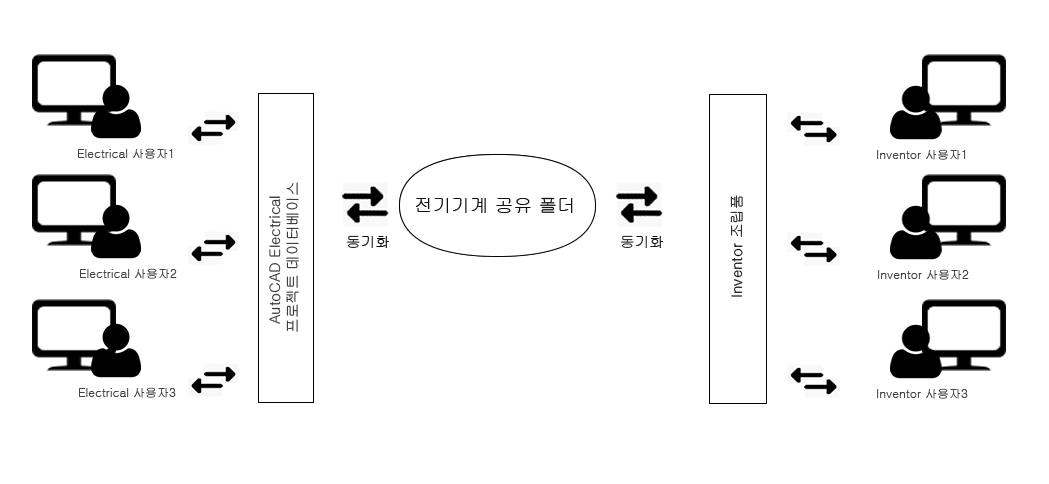

전기기계 프로젝트는 동기화를 통해 AutoCAD Electrical 프로젝트와 Inventor 프로젝트 간의 데이터 무결성을 관리하고 유지합니다. 전기기계 프로젝트의 동기화에서는 데이터 교환 프로세스 중에 푸시/풀 방법이 사용됩니다. AutoCAD Electrical 사용자의 경우, Inventor 데이터가 먼저 풀되고 구성요소 트리 뷰가 업데이트된 다음 AutoCAD Electrical 데이터가 Inventor로 푸시됩니다. 네트워크와의 연결이 해제되고 링크 파일에 대한 연결이 끊기면 동기화가 실패합니다. 그러면 도면 파일에서 오프라인으로 계속 작업하고 위치 뷰 탭을 사용해 구성요소를 관리할 수 있습니다. 네트워크에서 링크 파일에 대한 연결을 재설정한 후에 오프라인 작업을 동기화할 수 있습니다.

재사용

연결된 협업 환경에서 작업할 때 기존 프로젝트를 재사용하는 것은 흔한 일입니다. 프로젝트 복사 작업을 수행하여 링크된 전기기계 프로젝트를 재사용할 수 있습니다. 복사된 프로젝트의 새 전기기계 링크 파일을 작성하거나 복사된 전기기계 링크 파일의 데이터를 정정하십시오.

Vault

협업 설계 환경에서 여러 사람이 동시에 한 프로젝트를 작업할 수 있습니다. Autodesk Vault를 사용하여 전기기계 프로젝트를 관리할 수 있습니다. AutoCAD Electrical 및 Autodesk Vault로 작업할 때, 링크된 전기기계 프로젝트 또는 개별 도면을 Vault 위치에 체크 인합니다. Vault에 로그인되어 있으면 프로젝트 관리자 내에서 체크 아웃 및 갱신과 같은 기타 Vault 작업을 수행할 수 있습니다.
