AutoCAD Electrical에서 시작하는 전기기계 프로젝트를 작성하려면

AutoCAD Electrical 프로젝트를 Inventor 프로젝트에 연결하는 전기기계 링크 파일을 작성합니다.

AutoCAD Electrical 프로젝트를 Inventor 프로젝트에 링크하려면 링크 파일을 작성하고 링크할 프로젝트 두 개를 정의해야 합니다. 이 프로세스에는 두 단계가 포함됩니다.

1. AutoCAD Electrical 또는 Inventor에서 링크 파일을 작성하고 해당 제품의 프로젝트를 가리킵니다.
2. 다른 제품에서 이전에 작성한 링크 파일을 찾고 해당 제품의 프로젝트를 가리켜 링크를 완성합니다.

AutoCAD Electrical에서 시작하는 링크

AutoCAD Electrical:

1. 프로젝트 탭 프로젝트 도구 패널 관리자를 클릭합니다. 찾기
2. 프로젝트 관리자에서 링크하려는 프로젝트를 활성화합니다.
3. 전기기계 탭설정 패널전기기계 링크 설정을 클릭합니다. 찾기

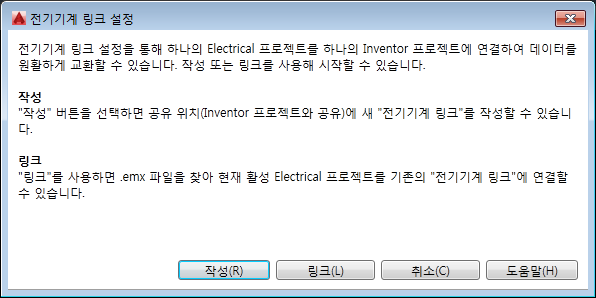

4. 전기기계 링크 설정 대화상자에서 작성을 클릭합니다.

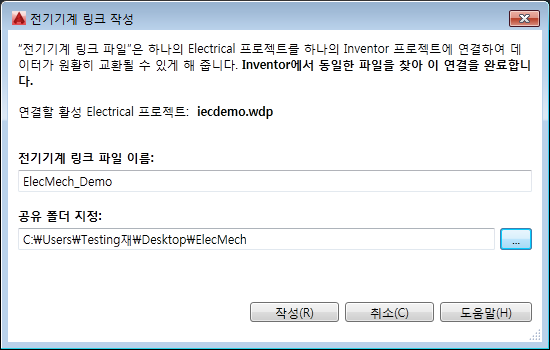

5. 전기기계 링크 작성 대화상자에서 링크 파일의 파일 이름과 폴더를 입력합니다.

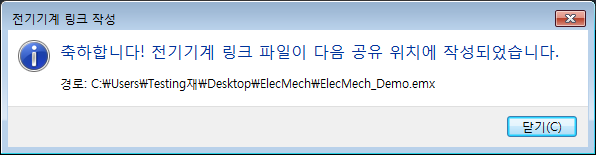

6. 작성을 클릭합니다.

7. 닫기를 클릭합니다.

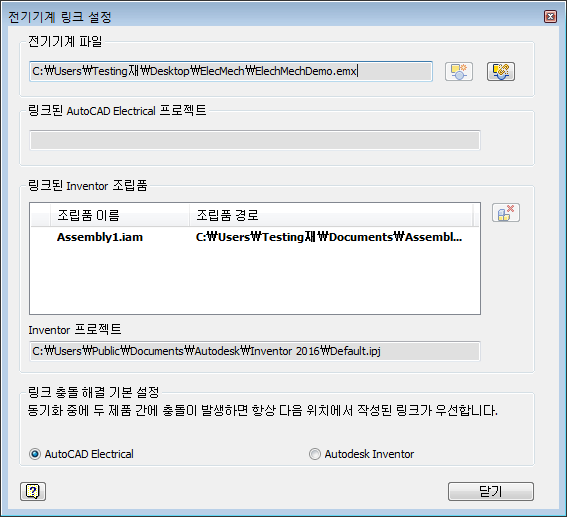

8. 전기기계 링크 설정 대화상자에서 동기화 설정을 선택합니다. 기본 설정은 AutoCAD Electrical입니다. 대부분의 경우 AutoCAD Electrical 사용자가 전기기계 워크플로우를 초기화하는 것으로 가정하기 때문에 구성요소 링크가 작성될 때 기본값은 AutoCAD Electrical로 설정됩니다.
9. 닫기를 클릭합니다.

Inventor:

1. 조립품을 엽니다.
2. 전기기계 탭설정 패널전기기계 링크 설정을 클릭합니다.

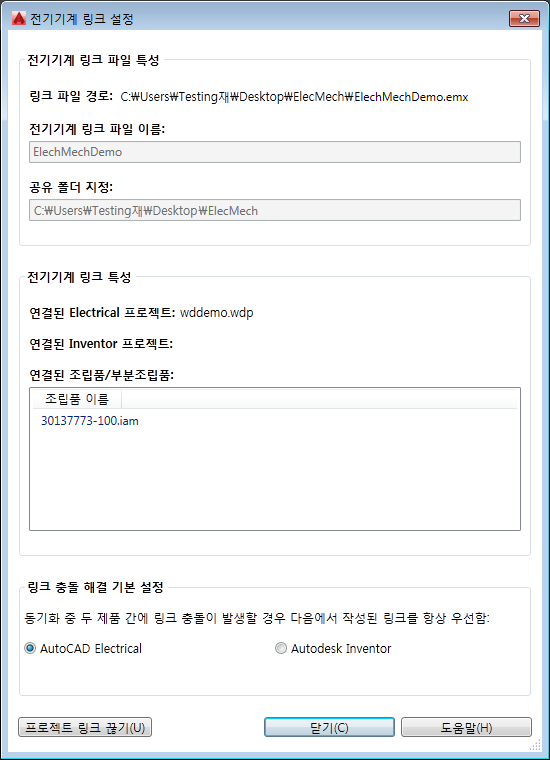

3. 전기기계 링크 설정 대화상자에서 을 클릭합니다.
4. AutoCAD Electrical에서 작성된 .emx 파일을 찾아 선택합니다.

5. 닫기를 클릭합니다.
   주: Inventor의 동기화 설정이 AutoCAD Electrical에서 전기기계 프로젝트 작성 중에 사용자가 선택한 옵션에 해당하는 동일한 선택 사항을 표시합니다.
6. 링크된 프로젝트의 구성요소 정보를 보려면 전기기계 탭설정 패널위치 뷰를 클릭합니다.
