AutoCAD Mechanical에서는 워크시트를 패밀리 테이블로 가져오는 기능을 제공합니다.

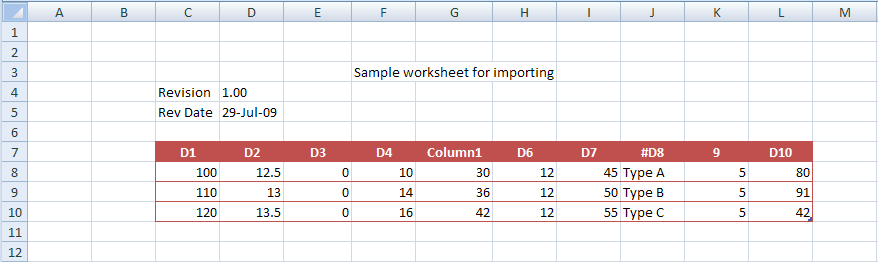

가져오기 프로세스에서는 다음 규칙을 따릅니다. 아래 그림에는 규칙을 설명하기 위해 유효한 열과 잘못된 열이 모두 포함된 스프레드시트가 나와 있습니다.
- 데이터 행의 첫 번째 행은 패밀리 테이블 열 이름이 포함된 표제 행이어야 합니다. 위의 그림에서 표제 행은 C7에서 L7까지입니다. C8에서 L10까지의 범위는 값 행입니다.
- 기존 패밀리 테이블 열과 이름이 같은 Excel 열이 탐지되면 다음 작업이 수행됩니다.
- Excel 열의 데이터가 패밀리 테이블의 해당 열을 업데이트합니다.
- Excel 데이터와 패밀리 테이블 간에 데이터 유형이 일치하지 않으면 그에 대한 경고가 표시됩니다. 그래도 가져오기를 계속하면 불일치하는 셀에 대해서는 Excel 데이터가 아닌 기본값이 사용됩니다.
- 패밀리 테이블에 일치하는 열이 없는 Excel 열이 발견되면 다음 작업이 수행됩니다.
- Excel 열과 같은 이름의 새 열이 패밀리 테이블에 추가됩니다.
- 패밀리 테이블 열의 설명 및 기본값 특성은 비어 있습니다. 단위 및 구성요소 특성 매핑 특성은 없음으로 설정됩니다. 값 유형은 일반으로 설정됩니다.
- 패밀리 테이블에 포함된 열이 Excel 데이터 세트에는 없는 경우에는 가져온 행에 해당 열의 기본값이 표시됩니다.
- Excel 데이터에 잘못된 열 이름(예: 그림에서 C7에서 J7까지의 셀)이 포함된 경우 해당 열은 가져오지 않습니다.
주: Microsoft Excel이 컴퓨터에 설치되어 있지 않으면 Excel 파일에서 가져올 수 없습니다.
