축척 영역은 나머지 모형 공간의 축척과 다른 축척을 갖는 모형 공간의 영역입니다.

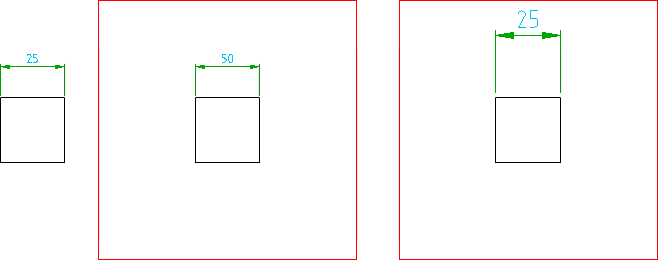

길이 축척은 주석의 크기를 건드리지 않고 형상을 확대하거나 축소합니다. 문자 축척은 형상의 크기를 건드리지 않고 주석을 확대하거나 축소합니다. 그림에는 동일한 크기(25개의 도면 단위)의 사각형 플레이트 3개가 나와 있습니다. 길이 축척이 2:1인 축척 영역에서 측면 길이는 50으로 표시되고 도면 단위로는 측정값의 두 배가 됩니다. 그러나 치수의 문자 높이는 모형 공간의 사각형 플레이트의 문자 높이와 동일합니다. 문자 축척이 2:1인 축척 영역에서 측면 길이는 25(도면 단위에서의 측정값과 동일함)이지만 크기로는 치수가 두 배입니다.
길이 축척을 사용하면 모형의 축척을 늘리거나 줄여서 그릴 수 있습니다. 도면, 치수 및 기호에 주석을 달 때 축척을 고려하여 실체 측정값이 표시됩니다.
문자 축척을 사용하면 1:1 축척으로 그리고 모형을 기준으로 주석을 확대하거나 축소할 수 있습니다. 그러나 주석을 확대하거나 축소하고 나면 문자 높이가 제도 표준을 준수하지 않게 되어 뷰포트를 플로팅하거나 작성할 때 이를 보정해야 합니다.
축척 영역은 기본적으로 Mechanical 도면층 AM_VIEWS에서 작성된 경계로 프레임이 지정됩니다. 축척 영역은 축척 영역 작성 시 정의하는 직사각형 또는 원이 될 수 있습니다. 또한 축척된 영역으로 기존의 모든 닫힌 윤곽선을 변환할 수 있으며 이때 윤곽선은 축척 영역 경계가 됩니다.
축척 영역 작성 명령인 AMSCAREA는 축척 영역에서 뷰포트를 작성할 수 있는 기능을 제공합니다. 뷰포트는 축척 영역과 동일한 축척 설정을 가집니다.
