Auxiliary Intersection
두 지오메트리 요소의 명시적 또는 암시적 교차로를찾습니다. 보조 교차로는 횡단구성요소 지오메트리의 일부가 아니지만, 이 보조 교차로에서 다른 지오메트리를 작성할 수 있습니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Point | |
| Point Number | 점 번호를 지정합니다. 자동으로 생성된 점 번호 값을 변경할 수 있습니다. |
| Point Geometry Type | |
| Type | 교차로의 정의 매개변수를 지정합니다.
|
| Geometry Properties (Two Links) | |
| Link 1 | 교차할 첫 번째 링크를 지정합니다. |
| Link 2 | 교차할 두 번째 링크를 지정합니다. |
| Extend Link 1 | 직접 교차로가 없는 경우 링크 1을 연장하여 링크 2와의 가상 교차로를 찾습니다. |
| Extend Link 2 | 직접 교차로가 없는 경우 링크 2를 연장하여 링크 1과의 가상 교차로를 찾습니다. |
| Geometry Properties (Link and Point Slope) | |
| Link | 교차할 링크를 지정합니다. |
| Point | 경사 값을 기반으로 교차할 점을 지정합니다. |
| Extend Link | 직접 교차로가 없는 경우 링크를 연장하여 점에서 경사와의 가상 교차로를 찾습니다. |
| Slope | 점에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Extend Slope | 직접 교차로가 없는 경우 경사를 연장하여 링크와의 가상 교차로를 찾습니다. |
| Reverse Slope | 경사 값을 반전합니다. |
| Geometry Properties (Two Point Slopes) | |
| Point 1 | 첫 번째 점을 지정합니다. |
| Slope 1 | 점 1에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Point 2 | 두 번째 점을 지정합니다. |
| Slope 2 | 점 2에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Extend Slope 1 | 직접 교차로가 없는 경우 경사 1을 연장하여 경사 2와의 가상 교차로를 찾습니다. |
| Extend Slope 2 | 직접 교차로가 없는 경우 경사 2를 연장하여 경사 1과의 가상 교차로를 찾습니다. |
| Reverse Slope 1 | 경사 1 값을 반전합니다. |
| Reverse Slope 2 | 경사 2 값을 반전합니다. |
| Miscellaneous | |
| Comment | 점에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
| Show Errors | Error Center 탭에 요소에 대한 메시지를 표시합니다. |
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Auxiliary Intersection Example.pkt

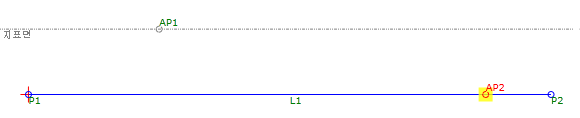

이 예에서는 L1 및 AP1에서 지정된 경사의 교차로에 보조 교차로(AP2)가 작성됩니다. 경사가 연장되고 반향됩니다.
