Set Mark Point

Set Mark Point

다른 횡단구성요소가 참조하거나 연결할 수 있는 점을 지정합니다.

특성

Properties 패널에서 다음 매개변수를 지정합니다 .

General
Point Name	횡단구성요소에서 정의된 점을 지정합니다.
Mark Name	마크 포인트의 이름을 지정합니다. 표식 이름은 표식 점을 참조하거나 표식 점에 연결할 수 있는 횡단구성요소의 특성에 입력합니다.
Miscellaneous
Comment	표식 점에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다.

예제

이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.

Set Mark Point Example.pkt

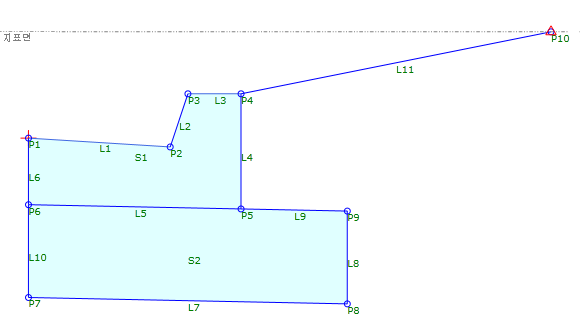

이 예에서 표식 점 설정은 P10이 지표면과 교차하는 점을 표시합니다. 표식 이름(CurbDaylight)이 마크 포인트 이름 특성에 있는 경우 다른 횡단구성요소가 이 점을 참조하거나 이 점에 연결할 수 있습니다.
