캔트 탭에서 캔트 매개변수를 정의하여 레일 횡단구성요소에 대한 미리보기 패널에 캔트 효과가 나타나는 방식을 정의할 수 있습니다. LeftRail 및 RightRail 매개변수를 정의할 때 Subassembly Composer는 횡단구성요소를 레일 표준횡단으로 간주하고 캔트 값을 적용합니다. 캔트를 적용할 링크에 대한 특성 패널에서 ApplyAOR 확인란을 선택하면 도로 모드의 미리보기 패널에서 캔트 효과가 나타납니다.
주: ApplyAOR 확인란은 Subassembly Composer에서 횡단구성요소를 미리 보는 방법과 횡단구성요소가 Autodesk Subassembly Composer에서 사용될 때 이것의 동작 방식에 영향을 줍니다.
주: 캔트 탭의 매개변수는 횡단구성요소 작성기에서 캔트 효과를 미리 보는 데만 사용됩니다. 그러나, 지오메트리를 정의할 때 어느 정도 유연성을 가지려면 Autodesk Subassembly Composer에서 횡단구성요소를 사용할 때 횡단구성요소 자체가 참조하는 궤간 폭(이중 유형)과 같은 일부 매개변수를 입력/출력 매개변수 탭에서 정의할 수 있습니다.

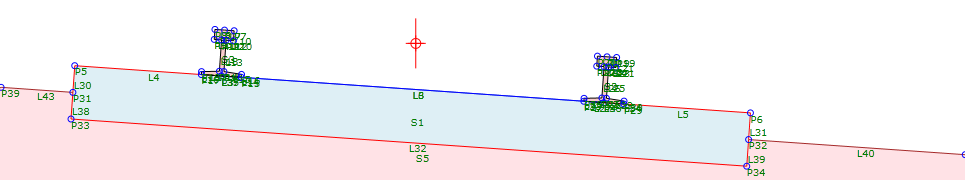

Autodesk Subassembly Composer에서 횡단구성요소를 사용할 때 캔트가 올바르게 계산되고 횡단구성요소 작성기에서 캔트를 올바르게 미리 볼 수 있게 하려면, 다음 그림과 같이 미리보기 패널에 표시된 원점(
(으)로 표시됨)이 왼쪽 레일 맨 위 점과 오른쪽 레일 맨 위 점 사이의 중심점에 있도록 하십시오.
레일 횡단구성요소를 Autodesk Subassembly Composer로 가져와서 코리더 횡단 뷰에서 캔트 효과를 볼 수 있습니다. 캔트가 올바르게 계산되도록 하려면 레일 선형 특성의 궤간 폭 값이 레일 횡단구성요소의 실제 궤간 폭과 동일한지 확인하십시오.
예
캔트가 정의되는 방식의 예를 보려면 다음 샘플 PKT 파일을 여십시오.
Rail_Cant_Example.pkt

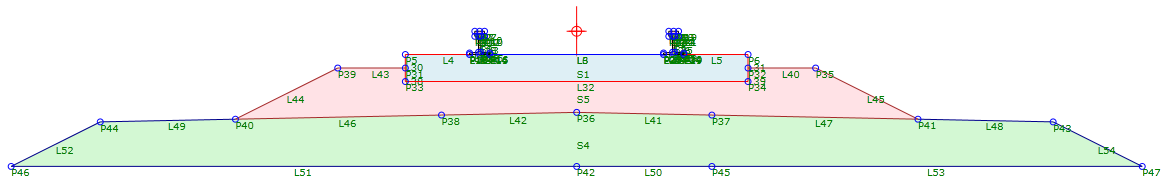

이 예에서는 레일 횡단구성요소를 보여줍니다.
- ApplyAOR는 왼쪽 및 오른쪽 레일의 모든 링크를 포함하여, 아래에 나타난 횡단구성요소의 부분을 구성하는 모든 링크에 대해 지정됩니다.
-
- GaugeWidth 매개변수가 입력/출력 매개변수 탭에 지정되었습니다.

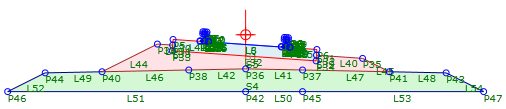

- 미리보기 패널에서 나타나는 값은 캔트 탭에서 지정됩니다.
