Link

Link

두 개의 연속되거나 연속되지 않은 점을 직선으로 연결하려면 링크를 사용합니다.

특성

Properties 패널에서 다음 매개변수를 지정합니다 .

Link
Link Number 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다.
Link Codes 링크에 지정된 코드를 지정합니다.

ApplyAOR

링크에 편경사 또는 캔트 적용 여부를 지정합니다.

주: ApplyAOR 확인란은 Subassembly Composer에서 횡단구성요소를 미리 보는 방법과 횡단구성요소가 Autodesk Subassembly Composer에서 사용될 때 이것의 동작 방식에 영향을 줍니다. 편경사 탭 또는 캔트 탭을 사용하여 미리보기 패널에서 횡단구성요소에 대한 편경사 또는 캔트 효과를 미리 보기 위한 값을 정의할 수 있습니다. 입력/출력 매개변수 탭을 사용하여 횡단구성요소를 가져올 때 Autodesk Subassembly Composer에 가져오는 매개변수를 추가할 수 있습니다.
Position
Start Point 링크가 시작하는 점을 지정합니다.
End Point 링크가 끝나는 점을 지정합니다.
Miscellaneous
Comment 링크에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다.

예제

이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.

Link Example.pkt

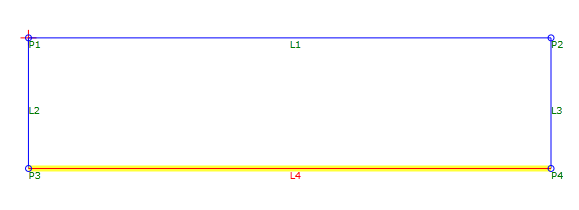

이 예에서는 L1, L2 및 L3이 점 사이에 자동으로 그려집니다. L4는 P3과 P4 사이에 수동으로 그립니다.

주: 이 예에서는 링크가 닫힌 영역을 작성하기 때문에 쉐이프를 작성할 수 있습니다.
