Daylight Rounding
사면 전개 링크와 대상 지표면 사이에 호 또는 포물선형 링크를 추가합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Link | |
| Link Number | 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다. |
| Link Codes | 링크에 지정된 코드를 지정합니다. |
| General | |
| Daylight Link | 현재 지표면을 대상으로 하는 링크를 지정합니다. |
| Surface | 대상 지표면을 지정합니다. |
| Tessellation | 원곡선을 나타내기 위해 사용되는 선 세그먼트의 개수를 지정합니다. 주: 이 값은 2와 100 사이여야 합니다.
[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Geometry Type | |
| Round Option | 그릴 원곡선의 유형을 지정합니다.
|
| Round By | 원곡선을 정의하는 기준으로 사용할 매개변수를 지정합니다.
|
| Round Parameter | 반올림 기준 매개변수에 적용할 값입니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Points | |
| Start Point Name | 시작점 이름을 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| Start Point Code | 시작점에 지정된 코드를 지정합니다. |
| End Point Name | 끝점 이름을 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| End Point Code | 끝점에 지정된 코드를 지정합니다. |
| Miscellaneous | |
| Comment | 링크에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Daylight Rounding Example.pkt
예제 PKT에는 반올림된 사면 전개 링크의 예가 포함되어 있습니다. 매개변수를 검토하려면 순서도에서 사면 전개 반올림 링크를 선택한 다음 특성 패널을 확인하십시오.

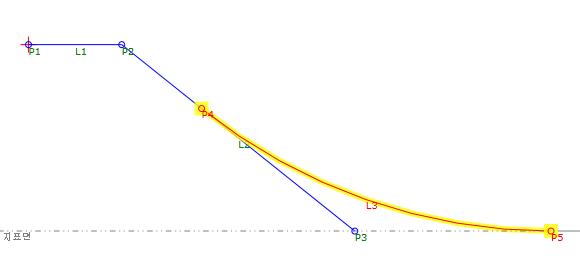

이 예에서 L2는 지표면을 대상으로 합니다. L3은 사면 전개 반올림 링크이며 L2에서 지표면까지 호를 작성합니다. 지표면 표고가 변경되는 경우 L3은 L2에 대한 접선뿐만 아니라 정의 매개변수도 유지합니다.
