Shape
지정된 횡단구성요소 영역에 사용되는 재료를 정의하는 닫힌 횡단 영역을 작성하려면 쉐이프를 사용합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Shape | |
| Shape Number | 쉐이프 번호를 지정합니다. 자동으로 생성된 쉐이프 번호 값을 변경할 수 있습니다. |
| Shape Codes | 쉐이프에 지정된 코드를 지정합니다. |
| Component | |
| Links | 쉐이프를 둘러싸는 링크를 지정합니다. Flowchart의 현재 분기에서 링크를 추가하려면 링크 추가를 클릭합니다. Preview 패널에서 닫힌 영역을 선택하려면

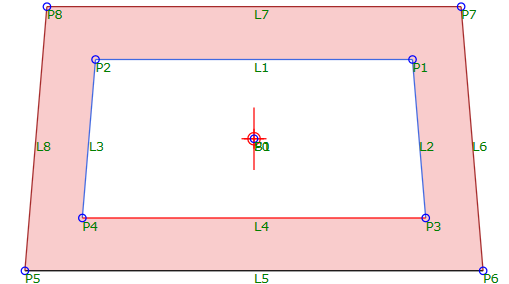

 을 클릭합니다. 주: 다음 설치에 나타난 대로, 빈 면적을 포함한 쉐이프를 작성하기 위해 다른 면적을 에워싸는 닫힌 면적을 선택할 수 있습니다.
|
| Miscellaneous | |
| Comment | 쉐이프에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
주: 이벤트 뷰어에서 쉐이프가 닫히지 않았다는 메시지를 표시할 경우 그 이유는 일반적으로 두 점이 겹치기 때문입니다. 예를 들어, 두 점이 동일한 위치에 있고 교차 링크가 각각 다른 점에 부착되는 경우 쉐이프가 닫히지 않습니다. 쉐이프를 닫으려면 교차 링크를 동일한 점에 부착해야 합니다.
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Shape Example.pkt

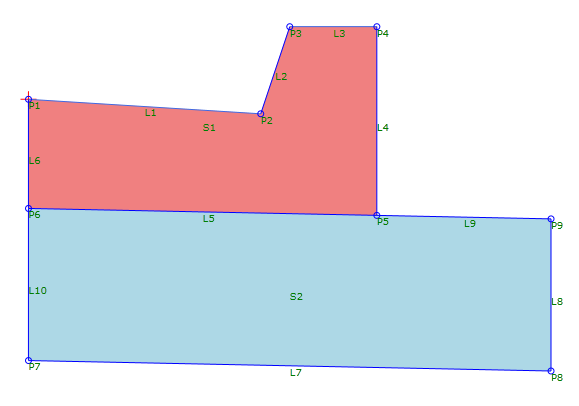

이 예에는 두 개의 쉐이프 S1 및 S2가 포함되어 있습니다.
주: 쉐이프의 색상은 각 쉐이프에 다른 쉐이프 코드가 적용되기 때문에 서로 다릅니다.
