Fillet Arc
두 링크의 교차로에 모깎기를 추가합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Link | |
| Link Number | 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다. |
| Link Codes | 링크에 지정된 코드를 지정합니다. |
| Geometry Properties | |
| First Link | 모깎기할 들어오는 링크를 지정합니다. |
| Second Link | 모깎기할 나가는 링크를 지정합니다. |
| Tessellation | 원곡선을 나타내기 위해 사용되는 선 세그먼트의 개수를 지정합니다. 주: 이 값은 2와 100 사이여야 합니다.
[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Round By | 모깍기를 정의하는 기준으로 사용할 매개변수를 지정합니다.
|
| Round Parameter | 반올림 기준 매개변수에 적용할 값. |
| Points | |
| Start Point Name | 시작점 이름을 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| Start Point Code | 시작점에 지정된 코드를 지정합니다. |
| End Point Name | 끝점 이름을 지정합니다. 자동으로 생성된 값을 변경할 수 있습니다. |
| End Point Code | 끝점에 지정된 코드를 지정합니다. |
| Miscellaneous | |
| Comment | 링크에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
주: 첫 번째 링크와 두 번째 링크는 점을 공유해야 합니다. 시작점은 첫 번째 링크에 위치하고 끝점은 두 번째 링크에 위치합니다.
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Fillet Arc Example.pkt
예제 PKT에는 모깍기 호 링크의 예가 포함되어 있습니다. 매개변수를 검토하려면 순서도에서 모깍기 호 링크를 선택한 다음 특성 패널을 확인하십시오.

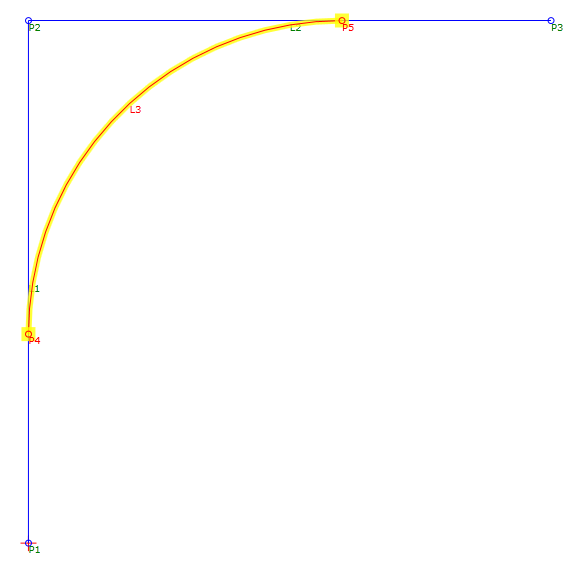

이 예에서는 L3이 L1과 L2 사이에 모깍기를 구성합니다. L3은 반지름 값 3에 의해 정의되며 20의 다듬기 값을 가집니다. 링크 중 하나가 수정되는 경우에도 L3은 L1 및 L2에 대한 접선뿐만 아니라 정의 매개변수도 유지합니다.
