Set Variable Value

Set Variable Value

이전에 정의된 variable에 값을 지정합니다.

특성

Properties 패널에서 다음 매개변수를 지정합니다 .

General
Name 순서도에 정의된 variable을 지정합니다.
Variable Value 변수에 사용할 값을 지정합니다.

[...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.

Miscellaneous
Comment 변수에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다.

예제

이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.

Set Variable Value Example.pkt

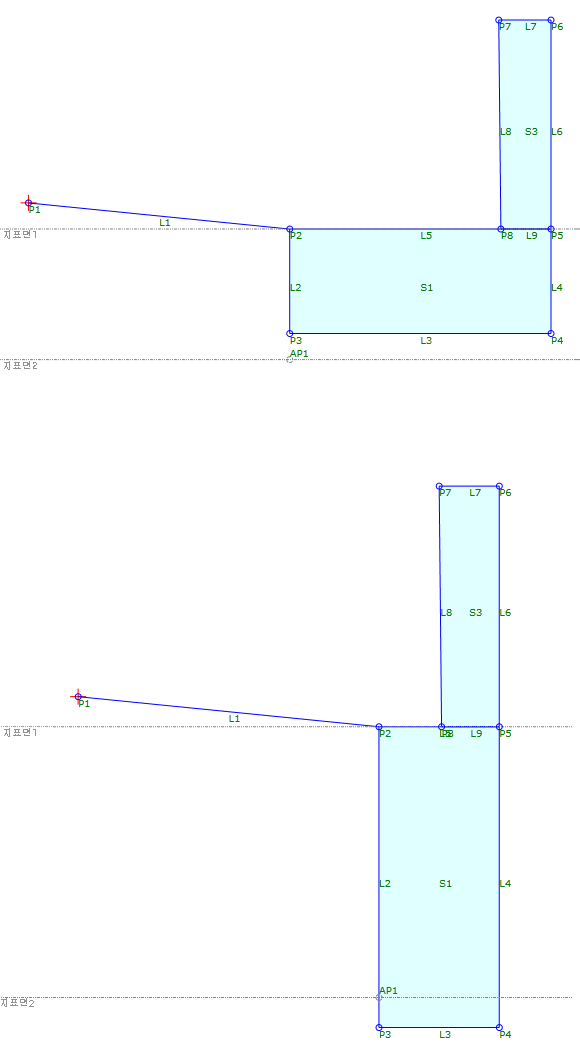

이 예에서는 변수를 옹벽 기초의 높이 및 폭을 정의하기 위해 사용합니다. 기초의 높이 및 폭은 두 대상 지표면 사이의 거리에 따라 달라집니다.

주: 예에서 조건을 테스트하려면 지표면2의 Preview Value를 변경합니다.
