횡단구성요소에 대한 편경사를 정의하려면 입력/출력 매개변수 탭을 사용하여 편경사 회전 축 및 편경사 매개변수 유형을 모두 추가합니다. 그런 다음 편경사를 적용할 링크에 대한 특성 패널에서 ApplyAOR 확인란을 선택하면 도로 모드의 미리보기 패널에 편경사 효과가 나타납니다. 편경사 탭을 사용하여 미리보기 패널에 편경사의 기울기가 표현되는 방식을 정의합니다.
Autodesk Subassembly Composer에 가져온 후 입력/출력 매개변수 탭에서 정의하는 편경사 매개변수의 값을 조정할 수 있습니다. 코리더 편경사 설정에 적용할 수 있는 올바른 차선 횡단구성요소를 추가한 후 코리더 횡단 뷰에서 편경사 효과를 확인할 수 있습니다.
주: ApplyAOR 확인란은 Subassembly Composer에서 횡단구성요소를 미리 보는 방법과 횡단구성요소가 Autodesk Subassembly Composer에서 사용될 때 이것의 동작 방식에 영향을 줍니다.
예
편경사가 정의되는 방식의 예를 보려면 다음 샘플 PKT 파일을 여십시오.
Superelevation_Example_1.pkt

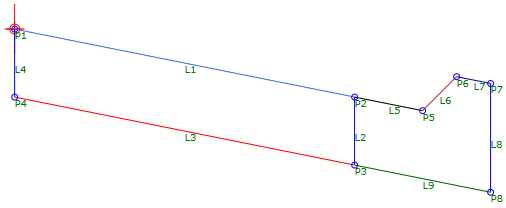

이 예는 차선, 연석 및 측수로를 나타냅니다.
- ApplyAOR는 L1, L3, L5, L7 및 L9의 경우 지정됩니다.
- 편경사 매개변수는 입력/출력 매개변수 탭에서 지정됩니다.
- 미리보기 패널에서 나타나는 값은 편경사 탭에서 지정됩니다.
Superelevation_Example_2.pkt

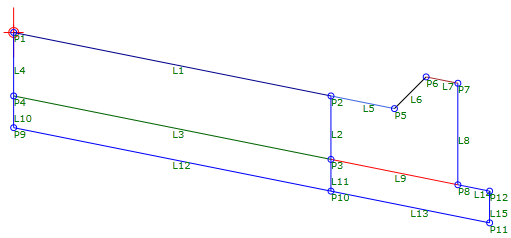

이 예에서는 차선, 연석 및 측구, 그리고 기준을 나타냅니다.
- ApplyAOR는 L1, L3, L12, L5, L7, L9, L13 및 L14의 경우 지정됩니다.
- 편경사 매개변수는 입력/출력 매개변수 탭에서 지정됩니다.
- 미리보기 패널에서 나타나는 값은 편경사 탭에서 지정됩니다.
