다음 그립을 사용하여 평면 뷰 및 모형 뷰에서 부속을 편집합니다. 구체적인 그립은 각 그림에 빨간색으로 표시되어 있습니다.
T형: 슬라이드
이 그립을 사용하면 압력관에 T형의 직선 관로가 연결된 경우 압력관을 따라 T형 부속을 밀어넣을 수 있습니다.
곡관: 슬라이드
이 그립을 사용하면 압력관을 따라 곡관을 밀어 이동할 수 있습니다. 포트와 압력관이 연결되는 지점에 다이아몬드 모양의 그립이 위치합니다. 곡관의 새 위치에 따라 압력관의 길이가 길어지거나 짧아지지만,
위치 변경
이 그립을 사용하면 곡관, T형 및 기타 부속의 위치를 변경할 수 있습니다. 이동된 부속을 압력관에 연결할 수 있습니다. 이 경우 압력관과 부속의 연결이 유지된 상태에서 파이프의 길이가 길어지거나 짧아지거나 방향이 바뀌게 됩니다. 파이프는 신축되지만 위치가 변경된 곡관과 파이프의 연결은 그대로 유지됩니다.
부속이 다른 부속이나 부속품에 연결된 경우 그립을 편집하면 연결이 끊어집니다.

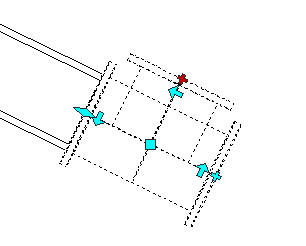

회전
이 그립을 사용하면 삽입점 주위에서 부속을 회전할 수 있습니다. 부속이 회전을 허용하지 않는 방식으로 다른 요소에 연결된 경우 회전 그립이 표시되지 않습니다.

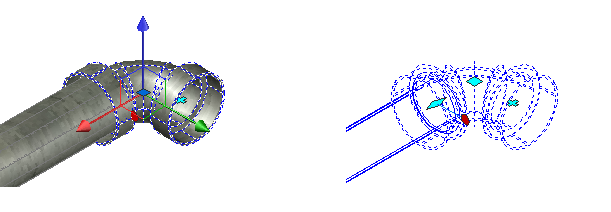

다음 그림에서는 모형 뷰의 그립을 실제 뷰와 와이어프레임 뷰로 모두 표시합니다.
모형 뷰에서 이 그립을 선택하면 나침반 3D 스냅 설정 증분을 사용하여 눈금이 표시된 나침반이 나타납니다.

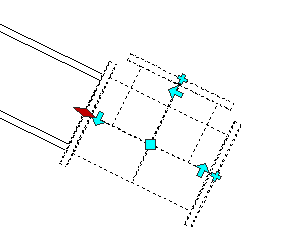

반전
이 그립을 사용하면 부속의 방향을 반전할 수 있습니다.
(압력관) 배치 계속
이 그립을 사용하면 압력관을 추가하여 압력식 관망을 계속 배치할 수 있습니다. 이 그립은 열린 연결에 표시됩니다.
