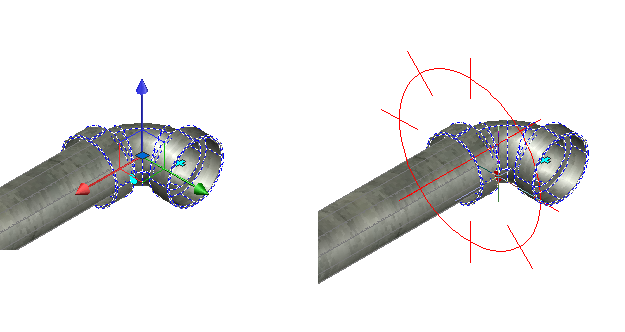

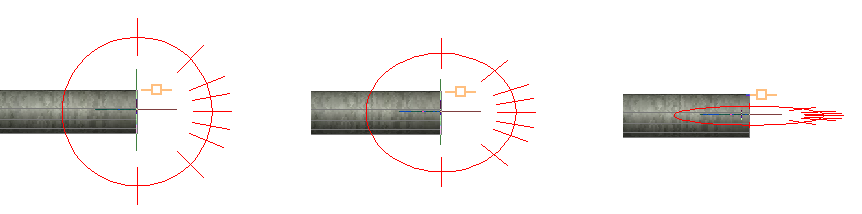

나침반은 압력식 관망을 배치하는 동안 다음 압력식 관망 요소를 삽입할 수 있는 안내자 역할을 합니다. 첫 번째 파이프 세그먼트를 그린 후에는 나침반이 원 및 눈금 표식으로 표시됩니다. 눈금 표식에는 사용 가능한 곡관에서 설정할 수 있는 각도 또는 허용 굴곡 각도가 표시됩니다.
파이프 및 곡관 명령이 활성화된 경우 나침반에는 현재 요소 리스트에서 선택한 파이프 크기 및 재료와 일치하는 곡관의 각도가 표시됩니다.

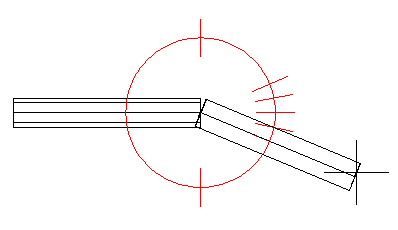

예를 들어, 아래 그림의 나침반에는 사용 가능한 곡관의 각도가 11.25, 22.50, 90도로 나와 있습니다. 즉, 선택한 파이프 크기 및 재료의 경우 현재 요소 리스트에도 동일한 재료와 공칭 지름에 대해 11.25, 22.5, 90도 곡관이 정의됩니다.
나침반에는 선택할 수 있는 각도가 이러한 각도로 제한되어 표시됩니다. 커서에 가장 가까운 각도를 클릭하면 압력식 관망이 스냅되는 다음 점으로 설정됩니다. 예를 들어, 현재 위치에서 좌표 입력 장치를 클릭하면 22.5도 곡관이 도면에 삽입됩니다.
파이프만 명령이 활성화된 경우 나침반에는 선택한 파이프 크기 및 재료의 허용 굴곡 각도가 표시됩니다.

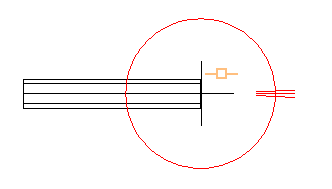

다음 그림에 표시된 파이프의 허용 굴곡은 2도입니다.
배치 중에 다른 파이프 크기 및 재료를 선택하는 경우 나침반의 눈금 표식이 현재 파이프 크기 및 재료에 대한 곡관의 각도 또는 허용 굴곡 각도를 표시하도록 업데이트됩니다.
압력식 관망 평면 배치 리본의 나침반 리본 패널에서 나침반을 끄거나 켜는 것을 비롯하여 나침반 설정을 조정할 수 있습니다.
나침반을 사용하려면
