요소 작성기 자동배치 명령을 사용하면 요소를 도면에 삽입할 배치점을 정의할 수 있습니다.
주: 배치점을 정의하기 전에 모형의 모양을 지우는 것이 좋습니다. 모든 작업 평면 및 해당 작업 평면의 연관 지오메트리, 종단, 치수를 끄려면 요소 브라우저에서 각 피쳐를 마우스 오른쪽 버튼으로 클릭하고 가시적을 클릭합니다.
- 요소 작성기 도구막대에서 옵션을 클릭합니다.

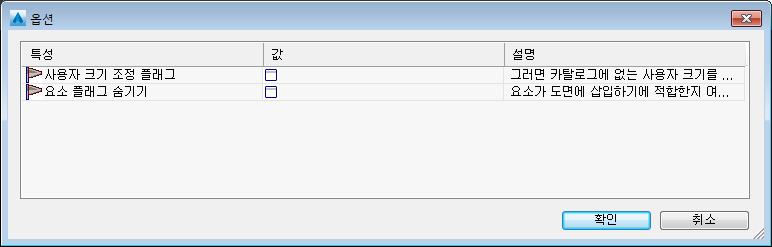

옵션 대화상자가 표시됩니다.
- 사용자 크기 조정 플래그 특성에 대한 값 열에서 확인란의 선택이 해제되어 있고 요소 플래그 가리기가 선택되어 있는지 확인한 다음 확인을 클릭합니다.
요소 브라우저에서 데이터 자동배치를 모델링에 추가하면 자르기 길이 점이 모델링 영역의 모형에 표시됩니다.
- 모형 뷰를 평면 뷰로 변경합니다. 뷰 메뉴에서 3D 뷰
평면 뷰 표준 UCS를 클릭합니다. - 요소 브라우저에서 데이터 자동배치를 확장하고 배치 데이터를 마우스 오른쪽 버튼으로 클릭한 다음 자르기 길이 추가를 클릭합니다. 주: 요소를 도면에 배치할 때 구성요소를 올바르게 자르려면 해당 요소에 대한 자르기 길이를 특정 순서(왼쪽에서 오른쪽으로, 맨 아래에서 맨 위로)로 정의해야 합니다.
자르기 길이의 시작과 끝을 선택하라는 프롬프트가 표시됩니다. 이 절차를 요소 자동배치에 필요한 세 번의 자르기 길이에 대해 반복합니다.
- 첫 번째 자르기 길이를 정의합니다.
자르기 길이 1의 시작에 대해 요소의 중심에 있는 점을 선택합니다. 자르기 길이 2의 끝에 대해 요소의 왼쪽 끝에 있는 점을 선택합니다.
- 두 번째 자르기 길이를 정의합니다.
자르기 길이 2의 시작에 대해 요소의 중심에 있는 점을 선택합니다. 자르기 길이 2의 끝에 대해 요소의 오른쪽 끝에 있는 점을 선택합니다.
- 세 번째 자르기 길이를 정의합니다.
자르기 길이 3의 시작에 대해 가지의 맨 위에 있는 점(요소의 중심)을 선택합니다. 자르기 길이 3의 끝에 대해 가지의 맨 아래에 있는 점을 선택합니다.
자르기 길이 선이 선택된 점 사이에 표시됩니다.
- 첫 번째 자르기 길이를 정의합니다.
- 요소 브라우저에서 배치 데이터를 마우스 오른쪽 버튼으로 클릭하고 배치점 선택을 클릭합니다.
모형의 점을 선택하라는 프롬프트가 표시됩니다. 이 점은 연결중인 세그먼트가 논리 경로를 따라 확장되는 경우 교차할 위치입니다. 배치점은 자동배치 중 도면에 추가될 때 요소에 대한 삽입점으로 사용됩니다.
- 요소 중심에서 자르기 길이 점을 선택합니다.
배치점이 선택된 위치에 표시됩니다.
