기본적으로 AutoCAD Civil 3D에서는 코리더 기준선을 따라 점 코드가 같은 모든 점을 결합하며 이를 형상선으로 표시합니다. 연속적인 측점에서 점 코드가 여러 번 사용된 경우에는 점의 연결 방법을 수정할 수 있습니다.
점 코드가 분기 옵션을 사용하여 연결되는지 여부, 분기 방향 및 추가 점 코드가 연결되는지 여부를 지정하여 형상선 연결을 수정합니다.
추가 점 분기 및 연결
다양한 수의 점 코드(같은 유형)가 있는 연속적인 측점에 표준횡단을 적용한 경우에는 형상선의 연결 여부과 연결 방법을 조정할 수 있습니다.
다음 그림에는 여러 분기 및 점 연결 옵션과 결과로 나오는 형상선이 표시되어 있습니다.
모든 그림에서:
- 측점에는 같은 유형의 다양한 점 코드 수가 있는 표준횡단이 사용되었습니다.
- 중심선(검은색의 굵은 선)은 Corridos 기준선(선형)입니다.
- 회색 선의 동그란 점은 한 유형의 점 코드에 해당됩니다.
- 녹색 선의 동그란 점은 다른 유형의 점 코드에 해당됩니다.
- 각 표준횡단에는 왼쪽과 오른쪽(기준선에서)에 각각 두 그룹이 있습니다.
- 점 코드 유형 양쪽 모두에 대해 연결 옵션을 선택합니다.

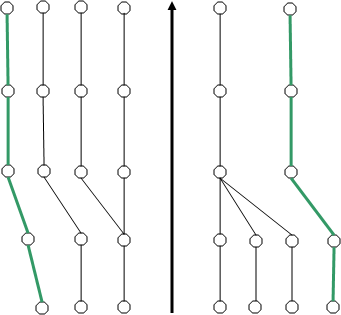

내향 분기와 외부 점(같은 점 코드)이 연결되지 않았습니다.

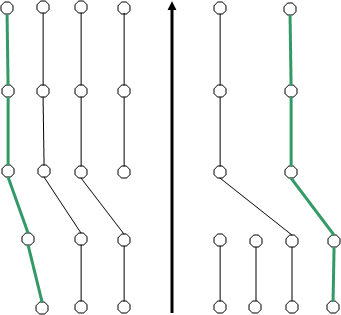

내향 분기와 외부 점(같은 점 코드)이 연결되었습니다.

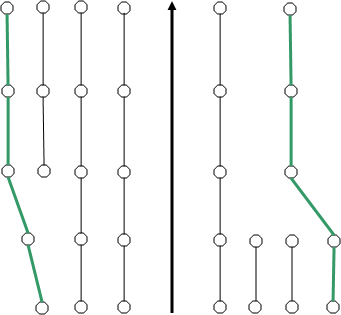

외향 분기와 외부 점(같은 점 코드)이 연결되지 않았습니다.

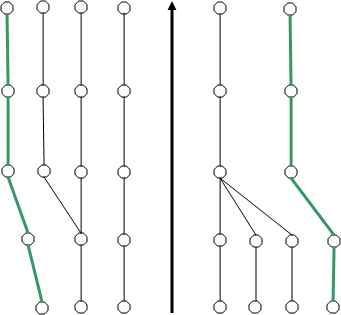

외향 분기와 외부 점(같은 점 유형)이 연결되었습니다.
