요소 만들기에서 구속조건 정보

요소의 쉐이프 또는 크기가 변경되는 방식을 조정하는 규칙을 작성하려면 구속조건을 추가합니다.

모형의 지오메트리에 따라 모형의 쉐이프 또는 크기 정의에 하나 이상의 구속조건이 필요할 수도 있습니다. 구속조건은 모형이 따라야 할 규칙을 실행합니다. 모형을 구속하면 "자유도"라고 하는 모형의 쉐이프나 크기를 변경할 수 있는 방식을 조정합니다. 예를 들어, 원에는 중심점 위치와 지름이라는 두 가지 자유도가 있습니다. 중심점과 지름을 정의하면 원은 완전히 구속되며 그 값을 유지할 수 있습니다. 구속조건은 두 피쳐가 수직, 평행, 접선 또는 동심인지 여부 또는 반지름의 중간점이 같은지 여부 등 지오메트리 피쳐의 관계를 지정합니다.

주: 지오메트리, 치수 또는 구속조건을 모형에 추가하면 자유도가 명령줄에 나열됩니다.

구속조건은 치수와 함께 작동하여 모형의 쉐이프와 크기를 조정합니다. 모형을 수정할 때 지오메트리는 적용된 구속조건에 따라 피쳐 간의 관계를 유지합니다. 구속조건을 추가하여 설계 의도를 나타냅니다. 예를 들어, 모형의 지오메트리에 따라 두 선 간에 평행 구속조건을 정의할 수 있습니다. 또한 두 선의 길이가 같도록 구속조건을 추가할 수도 있습니다.

지오메트리 구속조건을 적용할 때 필요에 따라 구속조건을 검토하고 바꿔 모형 분석을 계속합니다. 경험이 많아질수록 어떠한 구속조건이 모형을 조정하는지 파악할 수 있어 설계 요구 사항을 충족시킬 수 있게 됩니다. 선에만 사용되는 구속조건도 있고 호, 원 또는 점에만 사용되는 구속조건도 있습니다.

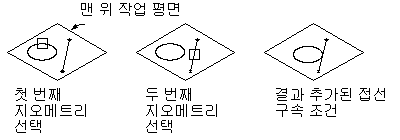

접선 구속조건 적용

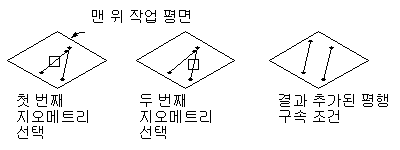

평행 구속조건 적용

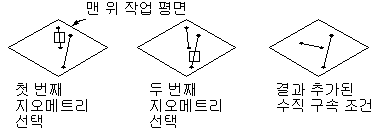

수직 구속조건 적용

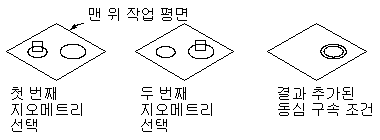

동심 구속조건 적용

요소 작성기에서는 10가지 지오메트리 구속조건을 제공합니다. 다음 리스트에서는 구속조건과 함께 사용할 수 있는 피쳐에 대해 설명합니다.

접선

선 또는 호와 같은 원곡선 지오메트리와 다른 원곡선 지오메트리 또는 선 간에 정의할 수 있습니다. 물리적으로 한 점을 공유하지 않더라도 두 원곡선이 서로 접하도록 합니다. 접선은 선을 호 또는 원에 구속할 때 많이 사용합니다.

평행

선과 같이 방향이 있는 지오메트리 쌍 간에 정의할 수 있습니다. 둘 이상의 선이 평행이 되도록 합니다.

수직

선과 같이 방향이 있는 지오메트리 쌍 간에 정의할 수 있습니다. 선택한 선이 서로 직각이 되도록 합니다.

동심

원과 점의 조합에 대해 정의할 수 있습니다. 각 지오메트리의 중심점을 같은 위치에 고정시킵니다. 일반적으로 두 원의 중심점이 같은 원 대 원, 원의 중심점에 점이 있는 원 대 점, 두 점이 같은 점 대 점이 있습니다.

일치

점과 지오메트리 간에 정의할 수 있습니다. 두 점(중심점 포함)을 함께 고정시키며 점은 기본적으로 지오메트리 상에 있습니다.

동일 거리

두 개의 지오메트리 쌍 간에 정의할 수 있습니다. 첫 번째 지오메트리 쌍 간의 거리가 두 번째 간의 거리에 고정됩니다. 동일 거리 구속조건은 실제 거리를 조정하지 않습니다. 각 지오메트리 쌍은 점과 선의 조합, 동심으로 구속된 두 원 또는 호의 조합, 점과 동심으로 구속된 원 또는 호의 조합 중 하나여야 합니다.

동일 반지름

두 원 또는 두 호 간에 정의할 수 있습니다. 두 원 또는 호의 반지름을 같은 값으로 고정합니다. 동일 반지름 구속조건은 반지름 값을 조정하지 않습니다.

중간점

점과 다른 두 점 또는 두 선 간에 정의할 수 있습니다. 점이 다른 두 지오메트리로부터 동일 거리입니다. 중간점 구속조건은 거리를 조정하지 않습니다. 일반적으로 점을 선의 중간에 구속하는 데 사용됩니다.

대칭

같은 유형의 두 지오메트리와 선 간에 정의할 수 있습니다. 두 지오메트리가 선을 중심으로 반대쪽에 대칭으로 정렬됩니다. 대칭 구속조건은 구속된 지오메트리가 정확한 대칭 이미지를 유지하도록 강요하지 않습니다.

법선

선 또는 원곡선과 원곡선 간에 정의할 수 있습니다. 두 선은 법선이 될 수 없으며 수직 구속조건을 대신 사용해야 합니다. 원곡선이 교차하고 원곡선 접선의 방향이 교차로에서 수직입니다. 일반적으로 선을 타원의 법선에 구속하는 데 사용됩니다.
