요소 작성기에서 표현식 사용 정보

표현식을 사용하여 모형의 3D 피쳐를 작성할 수 있습니다.

표현식은 모형의 피쳐에 영향을 주는 작업을 나타내는 일반 용어입니다. 종단을 작성하면 피쳐 돌출, 추가 또는 빼기에 표현식을 사용할 수 있으며 경로를 따라 종단을 스위프할 수 있습니다. 또한 표현식을 사용하여 절토 평면과 변환 피쳐를 작성할 수도 있습니다.

요소 작성기에서는 돌출, 경로, 변환, 절토 평면, 부울 추가, 부울 빼기 등의 6가지 표현식 유형을 제공합니다. 돌출 표현식은 요소 모델링에 사용되는 가장 일반적인 유형으로 주로 모형의 기본 피쳐입니다. 종단을 돌출하여 피쳐를 작성할 때 중간 평면, 평면, From-to, 막힘 등 네 가지 작업 중 하나를 선택하여 피쳐가 쉐이프를 수정하는 방법을 지정합니다.

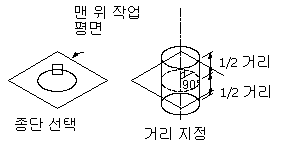

중간 평면 돌출 표현식

중간 평면 돌출 표현식은 종단을 돌출의 중심으로 사용하고 중심의 각 측면에서 동일한 거리로 종단을 스위프합니다.

중간 평면 돌출 표현식 적용

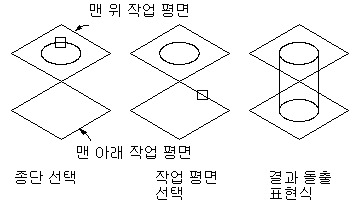

평면 돌출 표현식

평면 돌출은 종단 자체와 지정한 작업 평면 간에 종단을 스위프합니다. 작업 평면이 참조 작업 평면이면 작업 평면을 이동할 때 돌출이 업데이트됩니다.

평면 돌출 표현식 적용

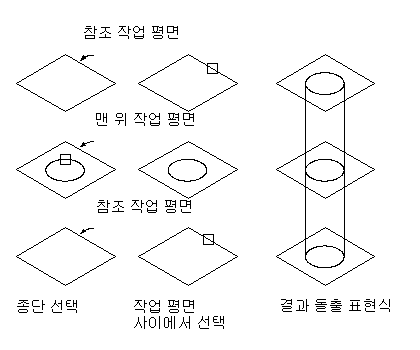

From-To 돌출 표현식

From-To 돌출은 두 작업 평면 간에 종단을 스위프합니다.

From-To 돌출 표현식 적용

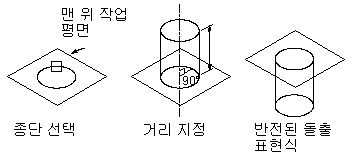

막힘 돌출 표현식

막힘 돌출은 법선 또는 수직 축을 따라 지정한 거리로 종단을 스위프합니다. 기본 법선으로 돌출을 반전하여 종단을 반대 방향으로 스위프할 수 있습니다.

막힘 돌출 표현식 적용

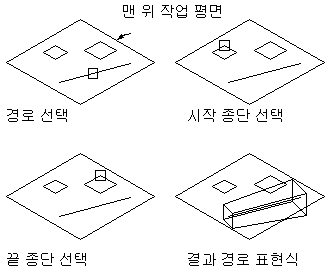

경로 표현식

경로 표현식은 경로 지오메트리를 따라 종단을 스위프합니다. 선 또는 호와 같은 지오메트리 일부의 시작 및 끝 종단을 바탕으로 3D 피쳐를 작성합니다. 시작 종단과 끝 종단은 다를 수도 있습니다.

경로 표현식 적용

3D 피쳐 작성에 사용할 세그먼트 수를 지정할 수도 있습니다.

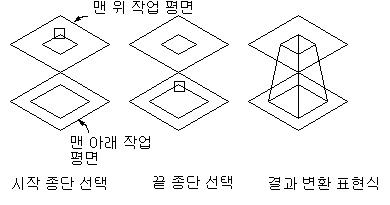

변환 표현식

변환 표현식은 두 종단 간의 변환 본체를 작성합니다. 변환에는 시작 및 끝 종단이 모두 포함되며 시작 및 끝 종단은 같은 작업 평면에 존재할 수 없습니다. 점 참조는 종단을 작업 평면 간에 정렬할 때 유용하지만 중심은 정렬할 필요가 없습니다.

변환 표현식 적용

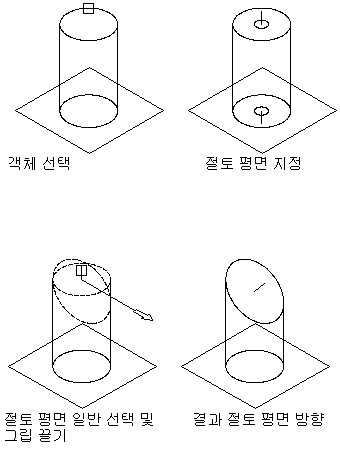

절토 평면 표현식

절토 평면 표현식은 피쳐를 두 가지 요소로 잘라 하나만 보관합니다. 절토 평면 표현식을 사용하면 피쳐의 끝을 경사로 변경하여 배출구와 같은 고급 피쳐를 작성할 수 있습니다. 표현식의 법선이나 수직 축을 끌어 절토 평면을 수정하여 사용자 경사를 작성할 수 있습니다. 표현식 길이가 변경될 때 절토 평면이 업데이트됩니다.

주: 절토 평면은 매개변수 방식으로 정의할 수 없습니다. 도면에 배치할 때 모형에서 정의되는 대로 표시됩니다.

절토 평면 표현식 적용

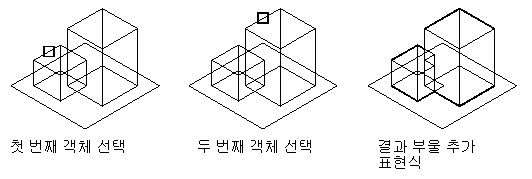

부울 추가 표현식

부울 추가 표현식은 두 가지 피쳐를 조합하여 하나의 피쳐를 작성합니다. 이 표현식은 함께 추가되는 경우 다른 지오메트리 안의 지오메트리가 제거된다는 기본 추가 개념을 전제로 합니다. 이 표현식은 도면에 배치된 요소 모형을 모형에서 작성된 대로 똑같이 작성하려는 경우 유용합니다.

부울 추가 표현식 적용

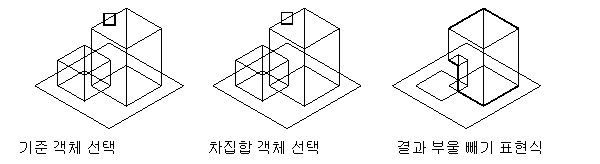

부울 빼기 표현식

부울 빼기 표현식은 다른 피쳐에서 하나 이상의 피쳐를 뺀 다음 새 피쳐를 작성합니다. 부울 빼기 표현식은 결과 피쳐를 작성할 때 차집합 객체가 기본 객체에서 제거된다는 기본 공식을 사용합니다. 모형에서 결과를 보려면 차집합 피쳐가 기본 피쳐와 교차해야 합니다. 피쳐가 교차하지 않으면 차집합 피쳐는 기본 피쳐에서 제거되고 모형에는 아무런 변화도 표시되지 않습니다.

부울 빼기 표현식 적용
