그래픽 도면요소에서 선형을 작성하려면

선택한 선, 원곡선 또는 폴리선에서 선형을 작성합니다.

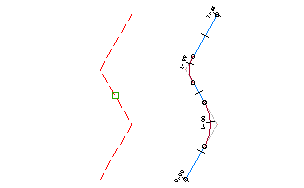

일련의 그래픽 도면요소를 선형으로 변환하고 접선 사이에 원곡선을 선택적으로 추가하는 명령입니다.

1. 하나 이상의 선, 원곡선 또는 폴리선을 도면에 그립니다.
2. 홈 탭 설계 작성 패널선형 드롭다운객체에서 선형 작성 찾기을 클릭합니다.
3. 그래픽 도면요소를 선택하고 Enter 키를 누릅니다.
   주: 명령행에 XREF를 입력하여 외부 참조 도면 내에서 도면요소를 선택합니다. 외부 도면 참조에 대한 자세한 내용은 AutoCAD 도움말을 참고하십시오.
4. Enter 키를 눌러 정렬 방향을 적용하거나 R를 입력하여 방향을 반전시킵니다.
5. 선형 작성 - 객체에서 대화상자에서 선형에 대한 고유한 이름을 입력합니다.
6. 설명(선택 사항)을 입력합니다.
7. 시작 측점 값을 입력합니다.
8. 일반 탭에서 다음 설정을 지정합니다.
   • 부지

     선형에 연결할 부지를 지정하거나 기본값인 <없음>을 그대로 사용합니다. 자세한 내용은 부지 정보를 참고하십시오.

   • 선형 스타일
   • 선형 도면층
   • 선형 레이블 세트
9. 설계 조건을 선형에 적용하려면 설계 조건 탭을 클릭하고 선형 시작 측점에 적용할 시작 설계 속도를 지정합니다.

   이 설계 속도는 전체 선형에 적용됩니다. 선형이 작성된 후 다른 측점에 추가 설계 속도를 적용할 수 있습니다. 자세한 내용은 선형 설계 속도 및 설계 조건 특성을 변경하려면을 참고하십시오.

10. 설계 표준을 선형과 연결하려면 조건 기준 설계 사용 확인란을 선택합니다.

    설계 조건 탭에서 다음 설정을 지정합니다.

    • 설계 조건 파일 사용

      설계 조건 파일을 선형과 연결하려면 이 확인란을 선택합니다. 확인란을 선택하면 기본 설계 조건 파일 위치와 기본 조건 특성을 사용할 수 있습니다.

      주: C:\ProgramData\Autodesk\C3D <버전>\kor\Data\Corridor Design Standards\<단위> 디렉토리에 있는 첫 번째 설계 조건 파일은 조건 기준 설계 피쳐를 사용할 경우 기본적으로 사용됩니다.
    • 설계 검사 세트 사용

      설계 검사 세트를 선형과 연결하려면 이 확인란을 선택합니다. 확인란을 선택하면 설계 검사 세트 리스트를 사용할 수 있습니다. 리스트에서 설계 검사를 선택합니다.

11. 확인을 클릭합니다.
